Как сделать сверлильный станок из дерева?

Самодельные сверлильные станки из электродрели — подробная инструкция

Предназначение сверлильных станков — высокая точность сверления отверстий, вследствие которых получаются идеальные окружности разного диаметра и глубины, как сквозные, так и глухие. Замена сверла на фрезу позволяет использовать его в качестве фрезерного станка с малой мощностью.

Работа сверлильного станка

Сверлильный станок, зачем он нужен

Просверлить тонкий материал не проблема. Достаточно взять в руки дрель, несколько секунд – и работа выполнена. Но что делать, если необходимо точно выверенное отверстие в толстом брусе? Ручной инструмент не подойдет, велик риск испортить заготовку. Результатом будет смещение центра отверстия, изменение геометрии, рваные края. Избежать подобных недочетов и создать отверстие с заданными параметрами поможет сверлильный станок.

Благодаря надежной фиксации обрабатываемой детали и центровке инструмента обеспечивается точность сверления, которую не удастся добиться, работая дрелью. Точность – обязательное условие при изготовлении мебели в домашней мастерской. Для создания самодельного присадочного станка для мебели придется слегка доработать уже готовый инструмент. Изготовление не потребует особых усилий и времени.

Не стоит забывать и об универсальности данного станка: меняя сверла, можно работать с любым материалом, от мягкой древесины до металла, легко просверливая листовую сталь. Вместо сверла можно использовать фрезу, тогда устройство заменит фрезерный станок небольшой мощности. Помимо всего прочего, сверлильный станок заметно облегчит труд мастеру. Работать со стационарным устройством легче, нет необходимости держать на весу тяжелый инструмент.

Сверлильный станок делаем сами

Конструкция станка вполне проста, но при этом оригинальна и универсальна. Основа сверлильного станка вполне подойдет для использования в самодельных рейсмусовых, токарных или шлифовальных станках, что делает работу весьма и весьма практичной, и подходящей для любой мастерской.

Благодаря такому подходу, возможно иметь на одной базе как минимум еще три-четыре станка, которые можно собрать при необходимости. Согласитесь – это очень удобно и требует куда меньше затрат, нежели сборка под каждый рабочий инструмент своей основы.

Начинаем сборку

Сначала нужно хорошо продумать все этапы сборки станка сверлильного, а после уже приступать непосредственно к самой работе. Не забудьте подготовить необходимые материалы, сделайте чертежи, определитесь с тем инструментом, который пригодится вам в процессе. Если всю подготовку провести грамотно, то сама работа по сборке станка пройдет быстро и без задержек из-за ерунды.

Какой инструмент будет нужен для сборки сверлильного станка

Чтобы не забивать вам голову, сразу дадим список необходимого инструмента, которые совершенно точно понадобится:

• циркулярка или станок для распиловки;

• профессиональные дрель или мощный шуруповерт;

• станок для шлифовки.

Также надо подготовить дополнительный инструмент: отвертки, сверла по дереву, молоток, разметочный нож или карандаш, линейку и так далее. Но, обычно у мастера, который готов заняться таким серьезным делом, как сборка самодельного сверлильного станка своими руками – это все есть в наличии и всегда под рукой.

Из материалов необходимо подготовить:

• лист фанеры толщиной 1,5 сантиметра;

• массив доски, хорошо использовать сосну или березу;

• футорки для мебели;

• метизы (винты, саморезы и т.д.)

Основа станка будет состоять из прочного и устойчивого основания, рамы, которая будет стоять вертикально, подвижной части, подающей дрель, горизонтальной, сверлильного стола, самого инструмента для работы, пружинного механизма для подачи сверла.

Инструкция по созданию станка

Сделать сверлильный станок из дрели несложно, и мы подробно рассмотрим все процессы изготовления. Основной конструкции является рама, которая будет состоять из горизонтальной опоры и вертикальной стойки. На последнюю следует прикрепить столешницу и шпиндельную коробку. Пошаговая инструкция описана ниже.

Стойка

В роли материала изготовления стойки самодельного сверлильного станка применяют рейки, которые вырезают из сосновой доски. Потребуется две заготовки, причем их сечением должно быть 3*4 см, и две с сечением по 2*2 см. Длина каждой рейки должна быть по 0.6 метров. Резать доску удобно при помощи циркулярной пилы, но предварительно потребуется отрегулировать боковой упор. Когда рейки будут готовы, следует обработать их шкуркой, чтобы удалить заусенцы.

Бруски следует склеить по парам, и выровнять по одной из границ, а сами места соединения следует промазать столярным клеем, далее для фиксации используйте саморезы. В результате вы получите два одинаковых древесных уголка. Стойки следует соединить между собой при помощи перемычек, а именно брусками размером 8*4*2 см. Их нужно установит с внутренней стороны уголков, а также с наружной конструкции усилить все вставками, которые будут вырезаны из той же доски.

Читать еще:  Как выбрать масло для дерева?

Шпиндельная коробка

Вторым шагом будет создания шпиндельной коробки. Она будет удерживать электрическую дрель, и при этом обеспечит ее перемещение в вертикальной плоскости. Коробка следует собрать из фанеры, и потребуется вырезать две заготовки размером 15.5*5.5 см, а также одну размером 14*15.5 см. Подвижность узла будут обеспечивать направляющие, и вам потребуется их 4 штуки с длиной по 12 см. На концах при помощи плоскогубцев выгните стопоры.

Направляющие следует прикрутить на заготовки из фанеры, причем две на широкую, а по одной штуки на узкие. Теперь собираем шпиндельную коробку, которая имеет форму буквы «П», а направляющие должны быть на внутренних поверхностях. При помощи саморезов следует прикрепить коробку на вертикальную раму. Полученную конструкцию будет легко перемешать, при этом не будет люфтов и перекосов.

Фиксатор для дрели

Далее делаем фиксатор для электрического инструмента. Такой узел станка является одним из самых ответственных. Чтобы обеспечить прекрасные показатели прочности, его следует сделать из двух склеенных между собой заготовок из фанеры, размер которых должен быть 16.5*8.5 см. В заготовке нужно прорезать круглое отверстие, причем его диаметр будет зависеть от модели дрели. В любом случае дрель должна проходить свободно, но без зазора.

Правильно сделанный фиксатор даст возможность использовать устройства как пазовый станок, и им можно будет проделывать продольные пазы в мягком материале. Снаружи фиксатора следует сделать пропил, который даст возможность зажать дрель, и в его «щечках» следует просверлить отверстие, внутри которого будет установлен стопорный винт. Фиксатор нужно прикрепить на подвижную коробку при помощи саморезов, а для надежности нужно усилить все снизу фанерным уголком.

Столешница

Для сверлильного станка из дрели потребуется столик, то есть столешница, которая должна быть сделана из фанеры. Вы можете использовать и ламинированную плиту из древесных стружек, причем размер рабочей поверхности должен быть 26*24 см. Для крепления потребуется отрезок фанеры размером 26*5 см и уголки, стороны которых равны 6 см. Далее при помощи саморезов соедините стол для сверлильного станка с планкой.

Соединение должно получиться надежным, поэтому стоит его дополнительно проклеить. Надежности конструкции добавят треугольные вставки, которые будут приклеены по углам. Работать со станком будет куда проще, если столешница подвижная. Обеспечивать ее вертикальное перемещение несложно, потребуется лишь прикрепит направляющий брусок на планку, сделать сквозное отверстие и пропустить через него длинный болт.

Опора

Станок обязательно должен стоять на верстаке устойчивости, и для этого прекрасно подойдет горизонтальная опора. Она должна быть сделана из той же фанеры, и потребуется вырезать заготовки размером 26*24 см, а также 5*24 см. Для начала соедините вертикальную раму и узкую деталь основания, а после проклейте место соединения и не забывайте использовать для фиксации саморезы.

Полученную конструкцию можно прикрепит на опору. Лучше всего использовать болты М6, потому что у них гайки запрессованы в основание фанеры снизу. Кроме того, используйте болты под подтай, и тогда гайки будут находиться вверху.

Подача и подпружинивание сверла

Шпиндельная коробка в нормальном состоянии должна находиться в верхней точке вертикальной рамы с установленной над ней электрической дрелью. Чтобы получить это, используйте пружину с подходящими параметрами. Ее следует установить между уголками рамы, и для фиксации в верхнюю перемычку нужно ввинтить шуруп с кольцом, а в корпус коробки вкрутите саморез.

Дрель принудительно опускают при помощи подвижной рукоятки, и ее следует сделать из бруса, причем один конец потребуется прикрепить в верхней части рамы. Рычаг стоит усилить, и в месте крепления к древесине запрессуйте втулку из металла нужного вам диаметра, а после зафиксируйте сам рычаг болтом. Чтобы передавать усилие, используйте металлическую планку с отверстия на концах. Ее длину следует подобрать опытным путем, а зафиксировать обычными саморезами.

Далее остается установить дрель, и закрепить ее, а после выполнить пробное просверливание. Как раз в ходе него вы сможете просверлить технологическое отверстие в столешнице, в месте выхода сверла, которое даст возможность работать с материалом разной толщины. Готовый станок следует покрыть несколькими слоями лакового состава или окрасить. Так вы не только придадите устройству законченный вид, но еще и обеспечите безопасность использования, а также долговечность.

Читать еще:  Как очистить наждачную бумагу от дерева?

Сверлильный станок из обычной дрели

Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:

  • основание, которое еще называют станиной;
  • механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
  • устройство для обеспечения подачи;
  • вертикальную стойку, на которой закрепляется механизм вращения.

Схема самодельного станка из дрели

Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.

В качестве материала станины такого сверлильно-присадочного станка можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию. Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.

Сверлильный станок из школьного микроскопа

То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.

При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.

Пример станка из дрели более подробно

В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного станка из дрели, собранного в домашних условиях.

Сверлильный станок из дрели, собранный своими руками


Более мощные конструкции сверлильных станков

И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:

И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:

Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.

Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:

#самоделки #инструкции #ремонт_техники #изобретения

    alexlevchenko Posted on 15.01.2020Поделки из дерева,Самоделные инструментыNo Comments

В сегодняшней статье мы узнаем, как сделать своими руками самодельный сверлильный станок. Скорость будет регулироваться с помощью ШИМ регулятора. Кроме этого в статье будут представлены несколько тестов, которые помогут разобраться с тем, стоит ли тратить время и силы на изготовление подобной самоделки.

Читать еще:  Как перекрасить мебель из дерева?

Необходимые инструменты:

  • Дрель;
  • Электролобзик;
  • Струбцина;
  • Треугольник;
  • Набор для пайки.

Необходимые материалы:

  • Фанера толщиной 12 мм;
  • Фанера толщиной 18 мм;
  • Мебельные направляющие 30 см;
  • Натяжные пружины;
  • Двигатель постоянного тока модель 775 или модель 895;
  • Патрон для дрели 0,6-6 мм;
  • Кронштейн для двигателя 775 или 895;
  • Регулятор скорости 10А (для 775);
  • Регулятор скорости 20А (для 895);
  • Источник питания 36 В 5A (для 775) ;
  • Источник питания 24 В, 10А (для 895) .

Расходники:

  • Винты, болты, шайбы, самоконтрящиеся гайки, столярный клей, провода.

Шаг 1: Предварительный просмотр

Фотографии готового сверлильного станка.

Шаг 2: Основные части

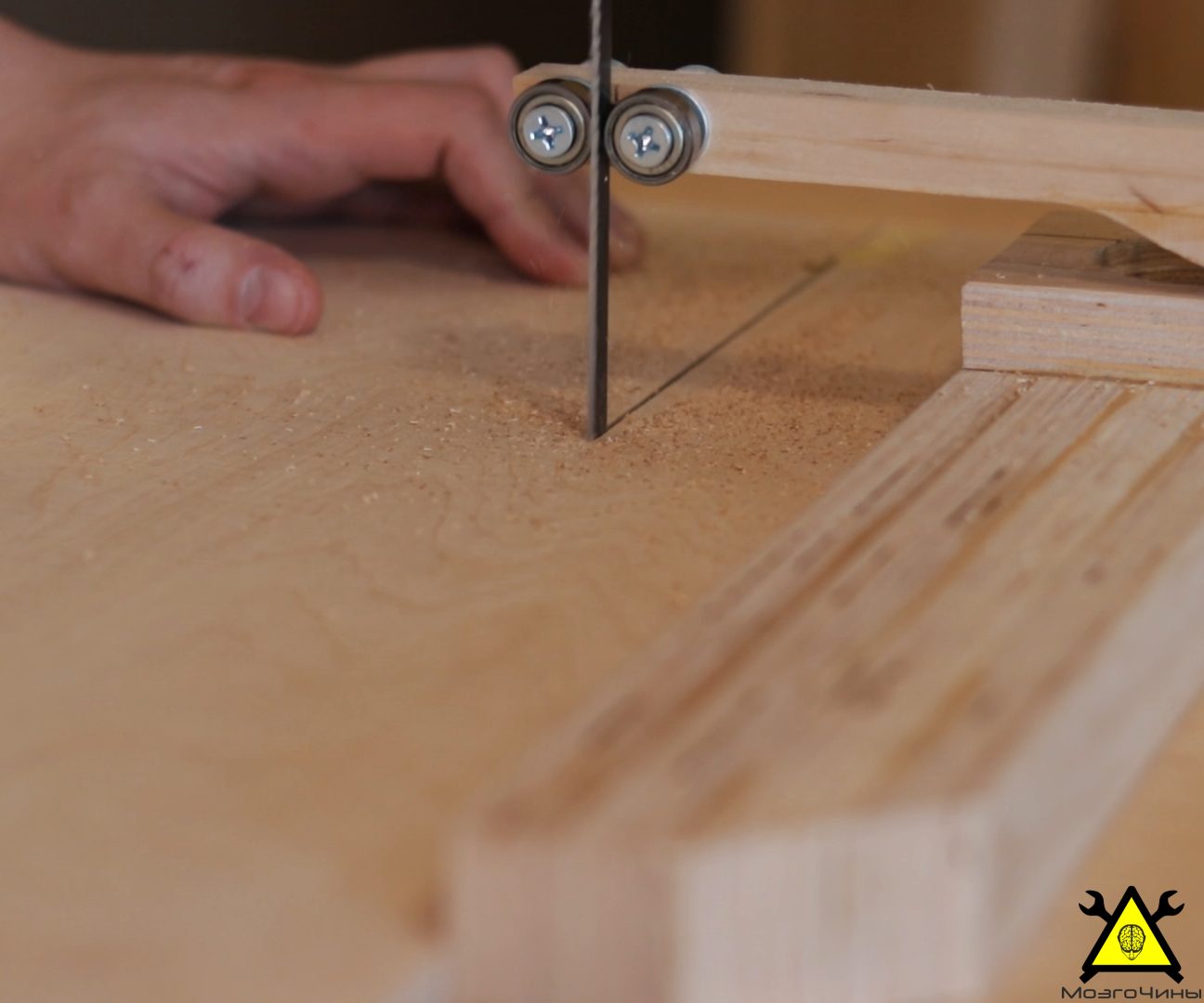

Изготовление следует начинать с проработки деталей эскиза будущей самоделки. Таким образом, гораздо легче достичь желаемого результата, чем вносить доработки на ходу. Сначала вырезаем все основные части.

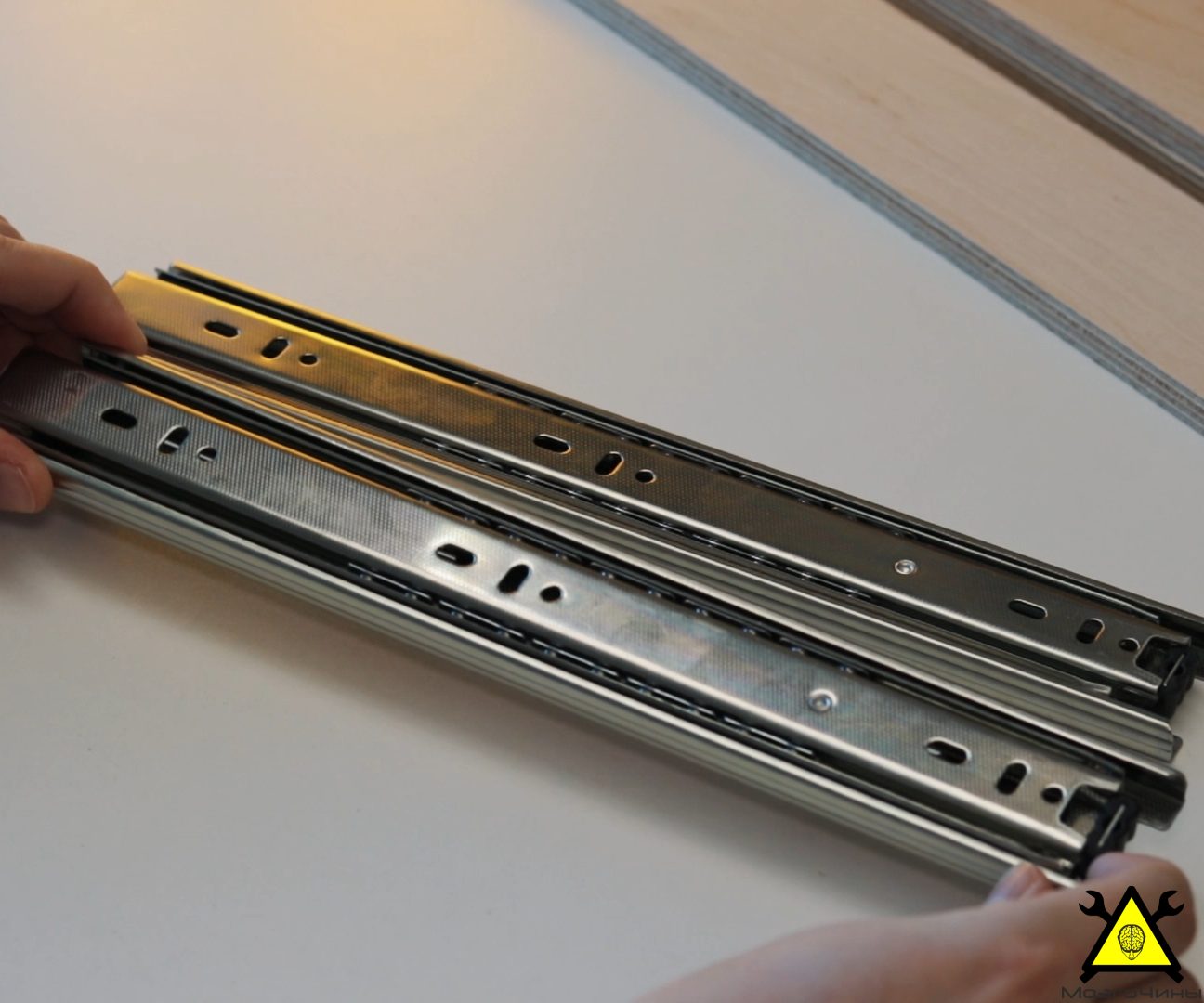

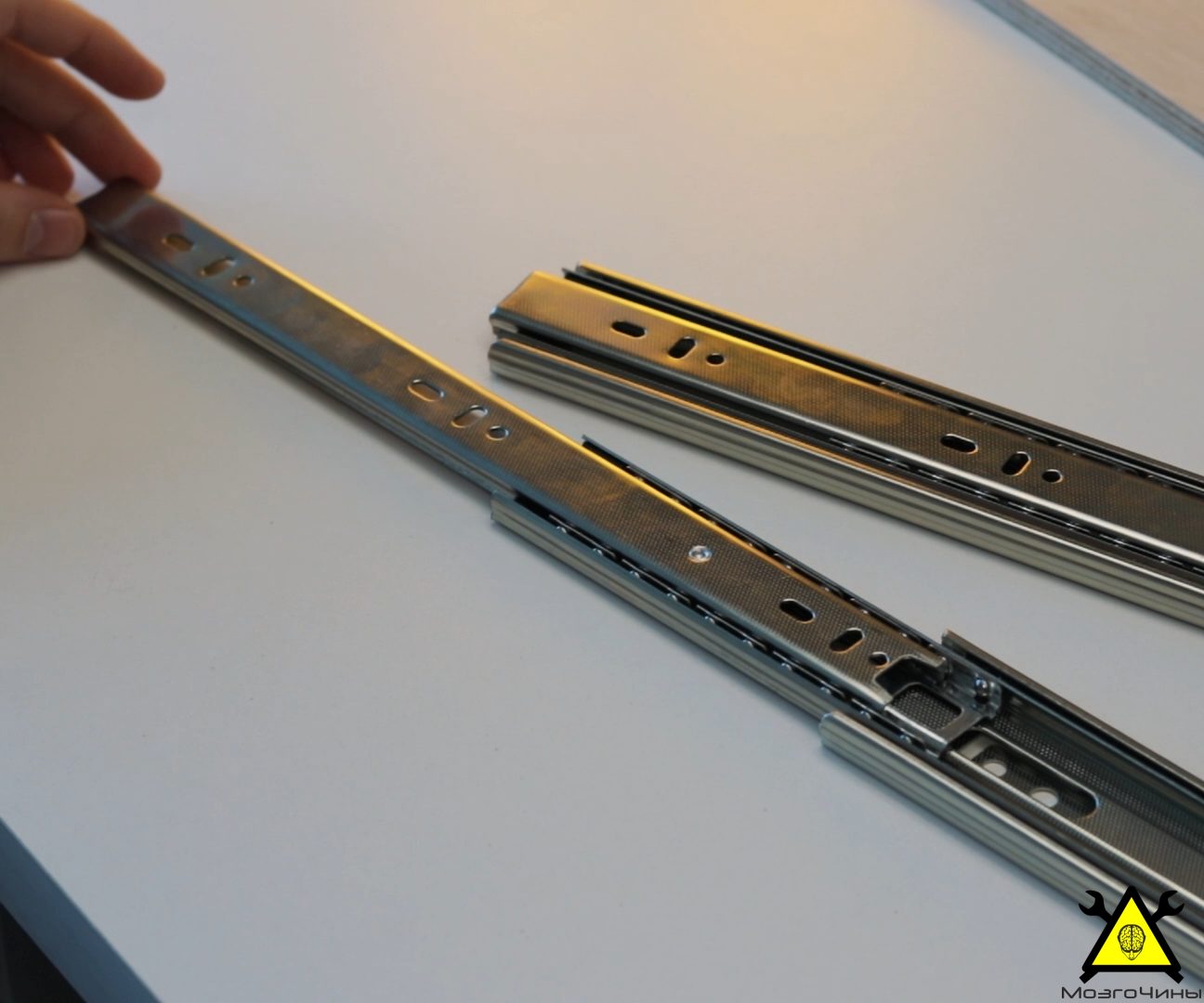

Шаг 3: Направляющие

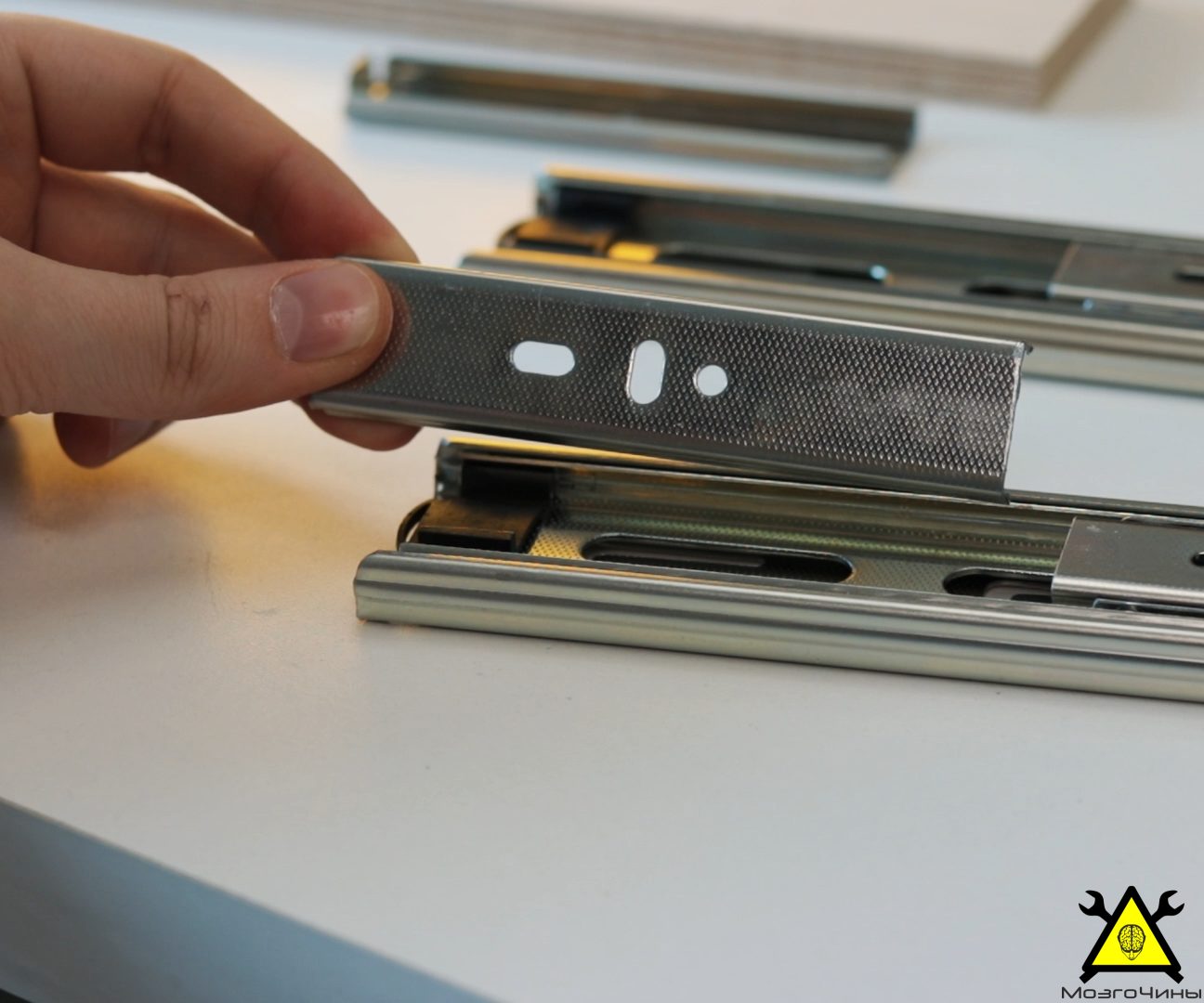

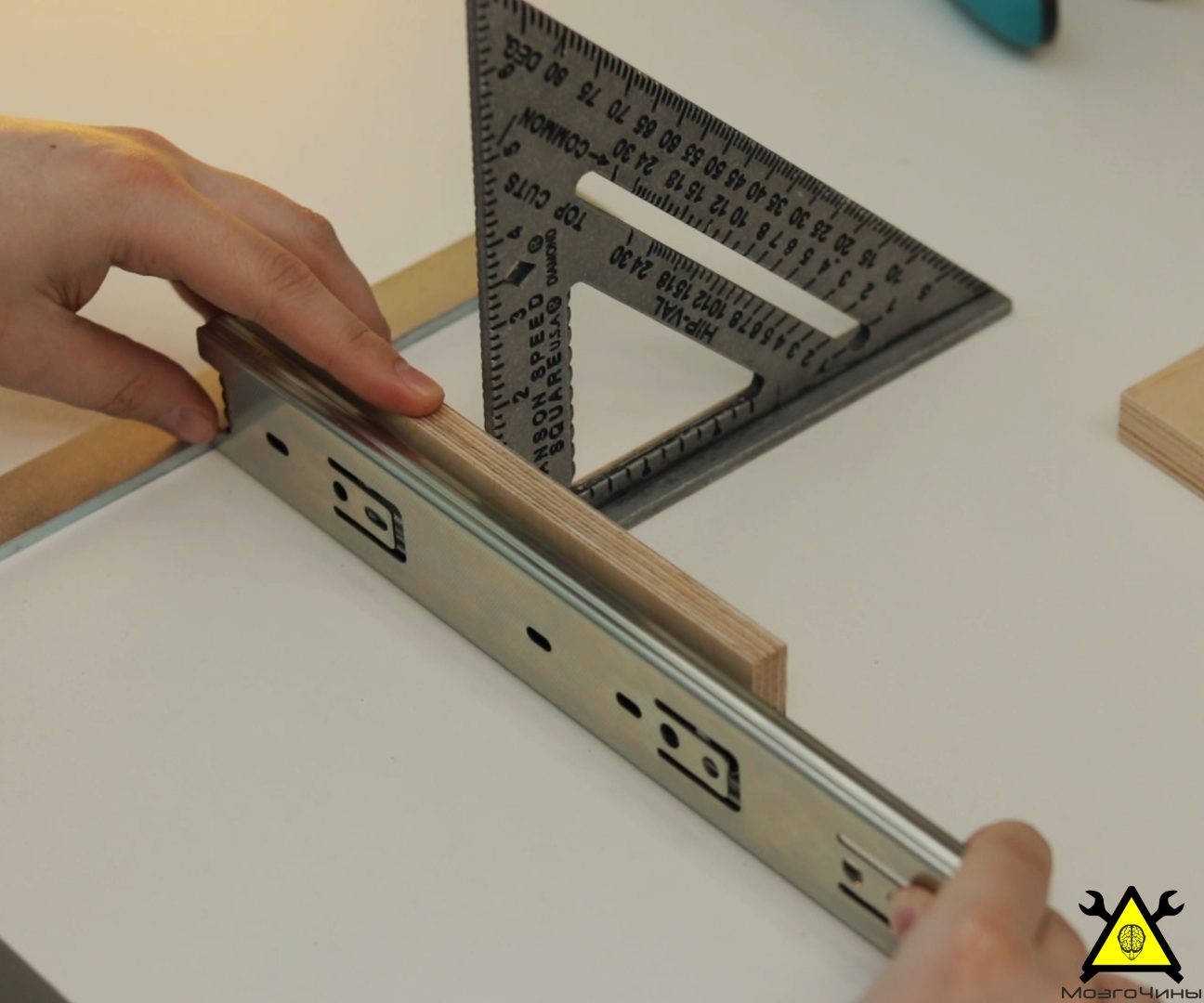

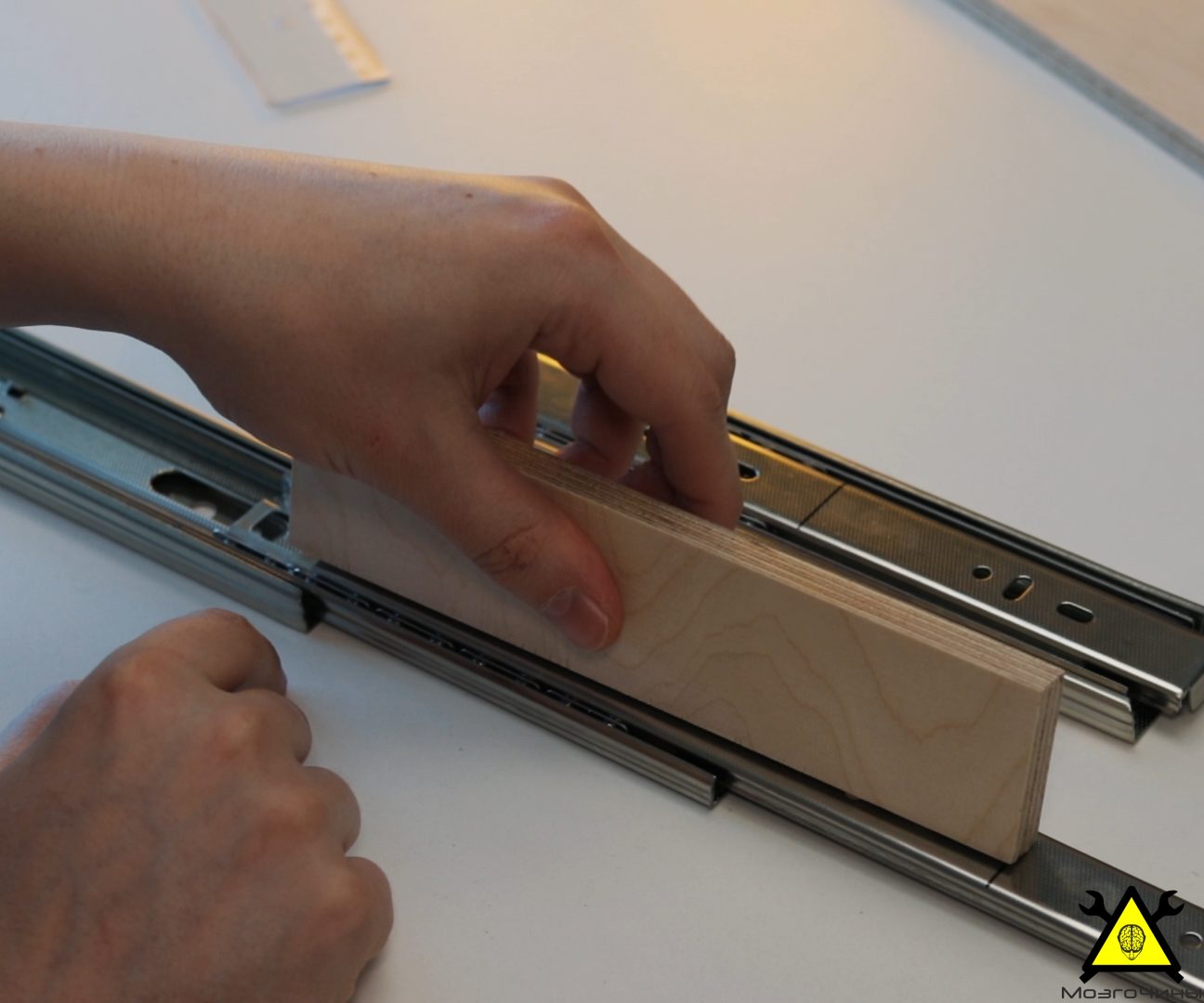

Для перемещения патрона со сверлом вверх/вниз, воспользуемся парой мощных мебельных направляющих. Они являются идеальным выбором для данной поделки.

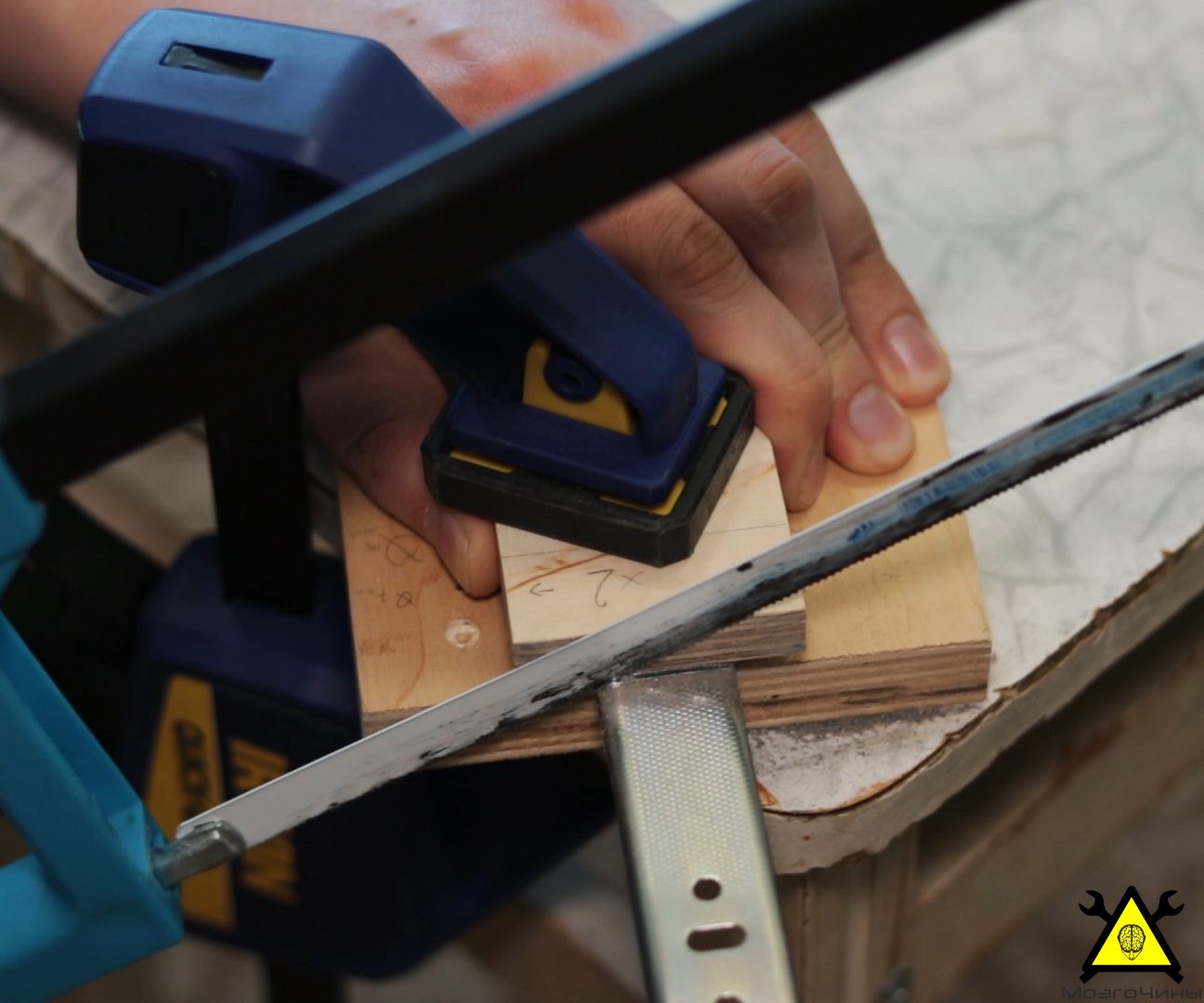

Подвижная часть короче, чем длина направляющей, поэтому просто обрезаем концы, чтобы конструкция выглядела лучше и ничего не выпирало.

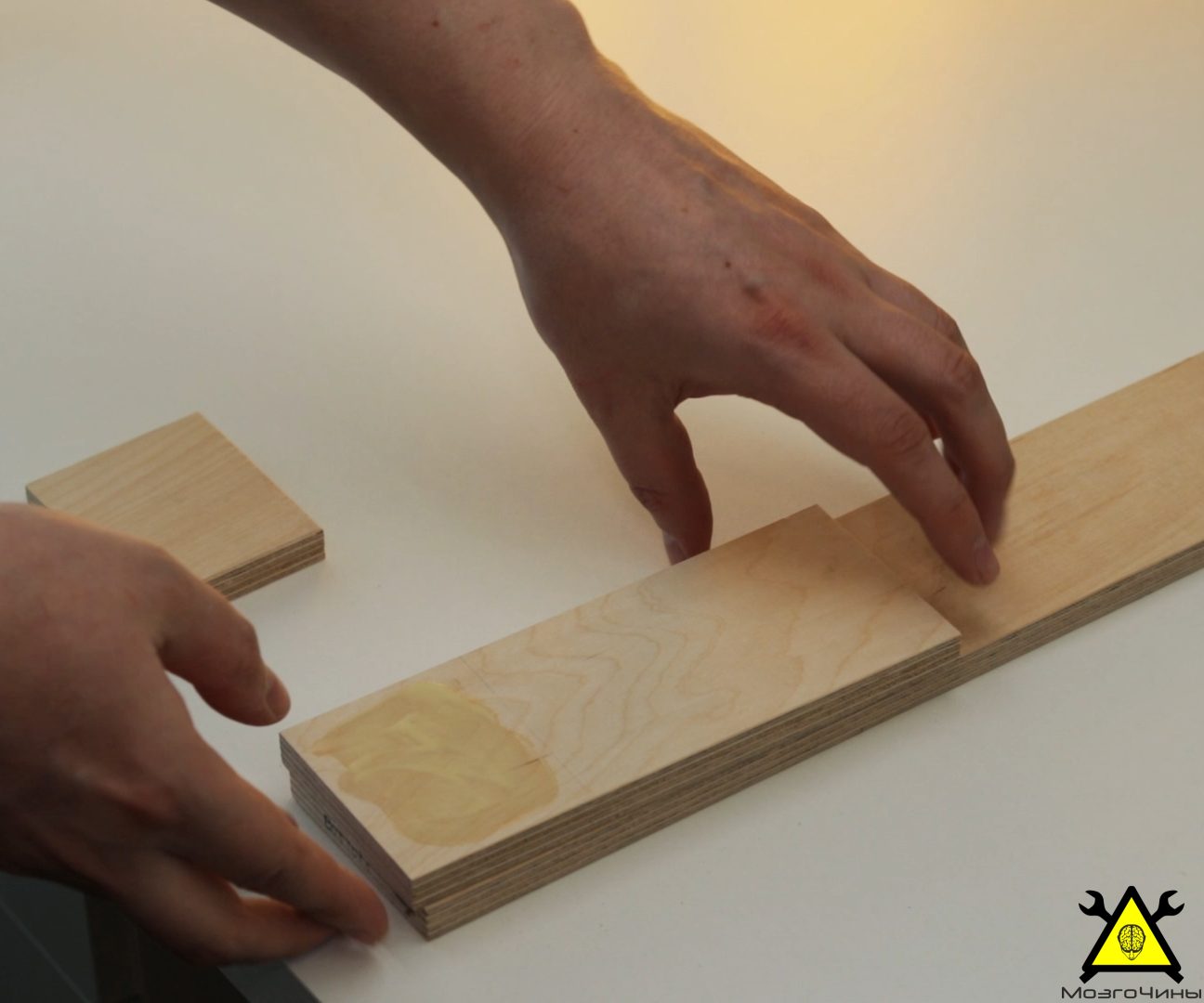

Шаг 4: Изготавливаем «колонну»

Сначала склеиваем несколько заготовок вмести, чтобы получить большую площадь поверхности, которая позже будет соединена с основанием.

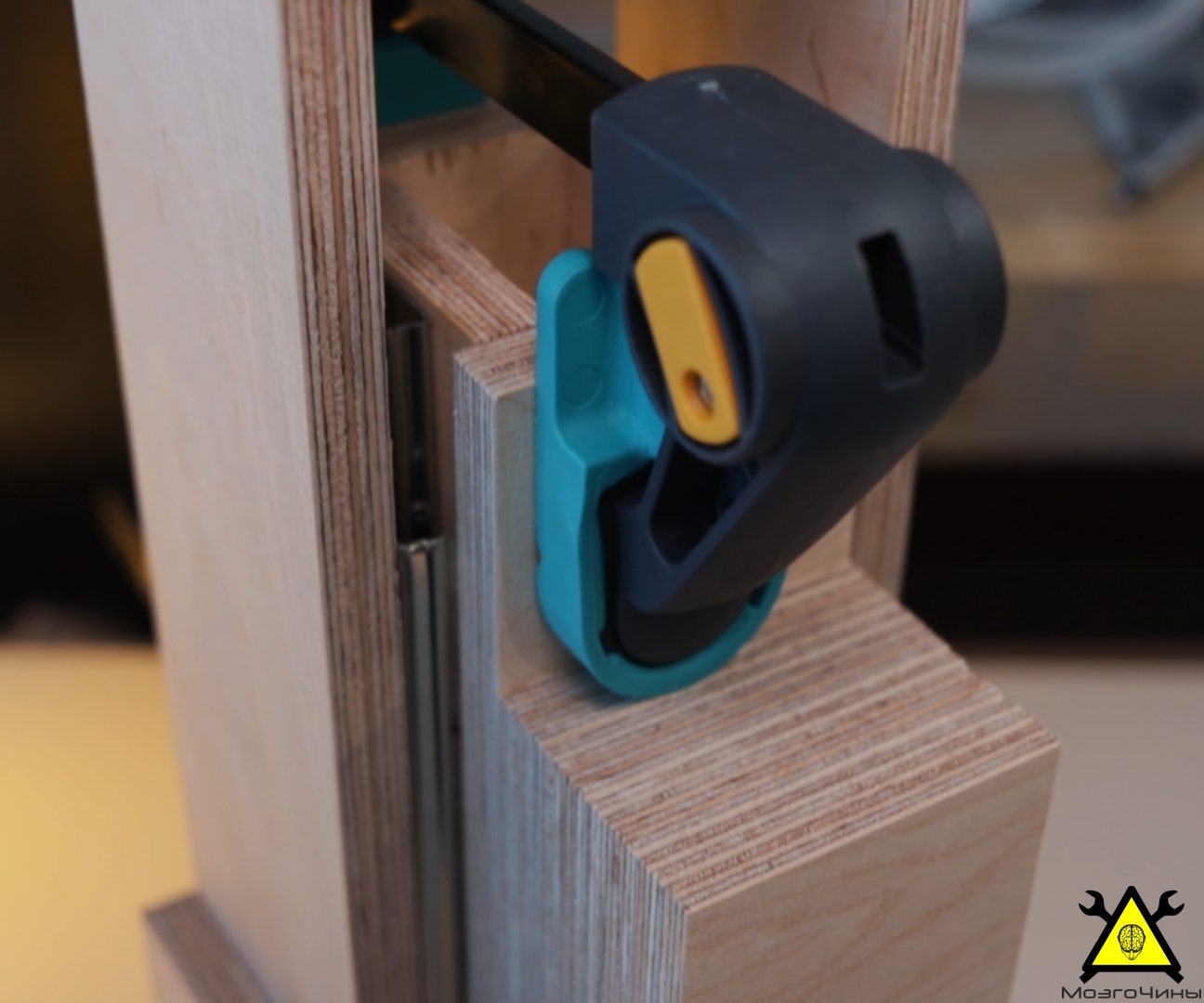

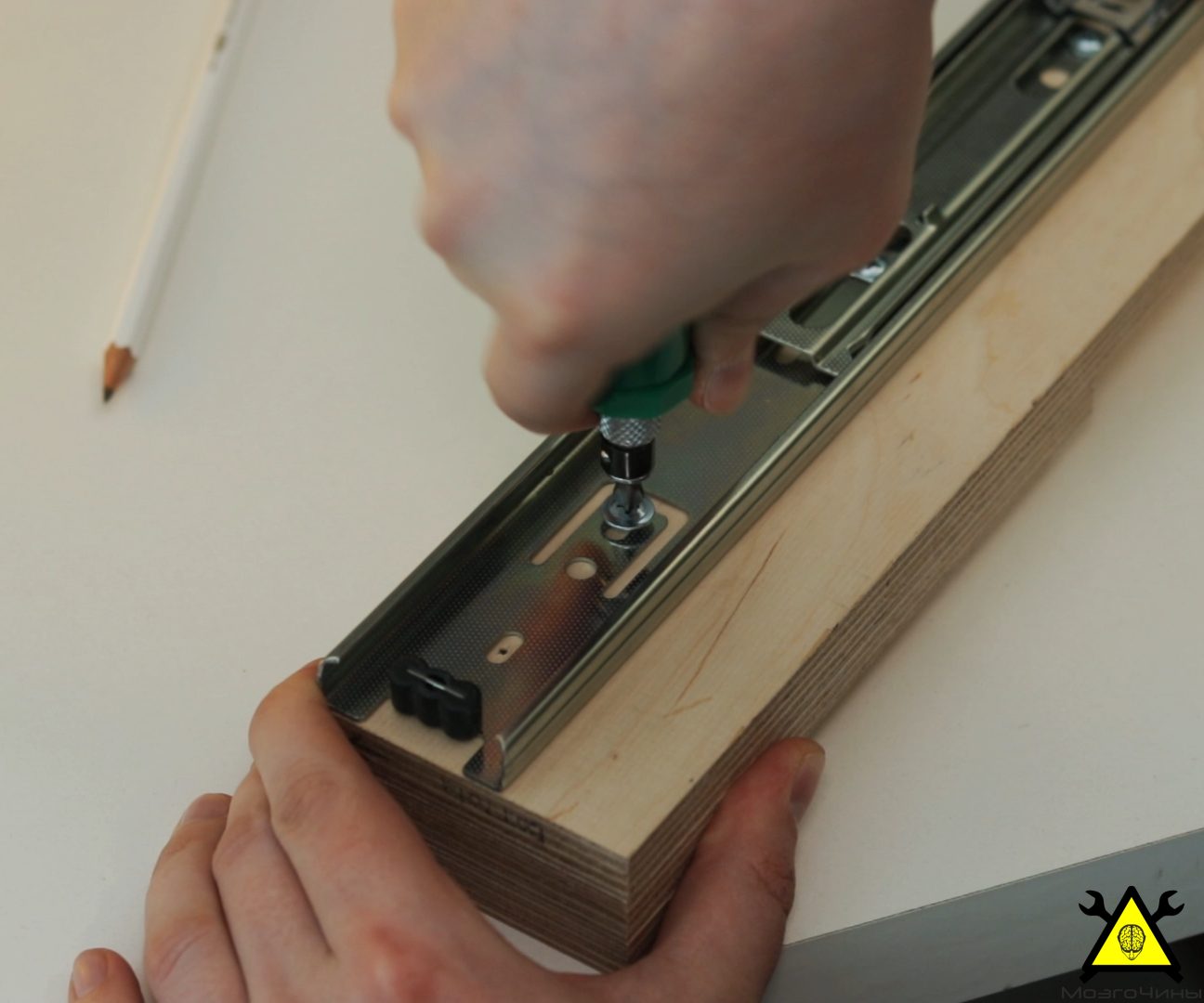

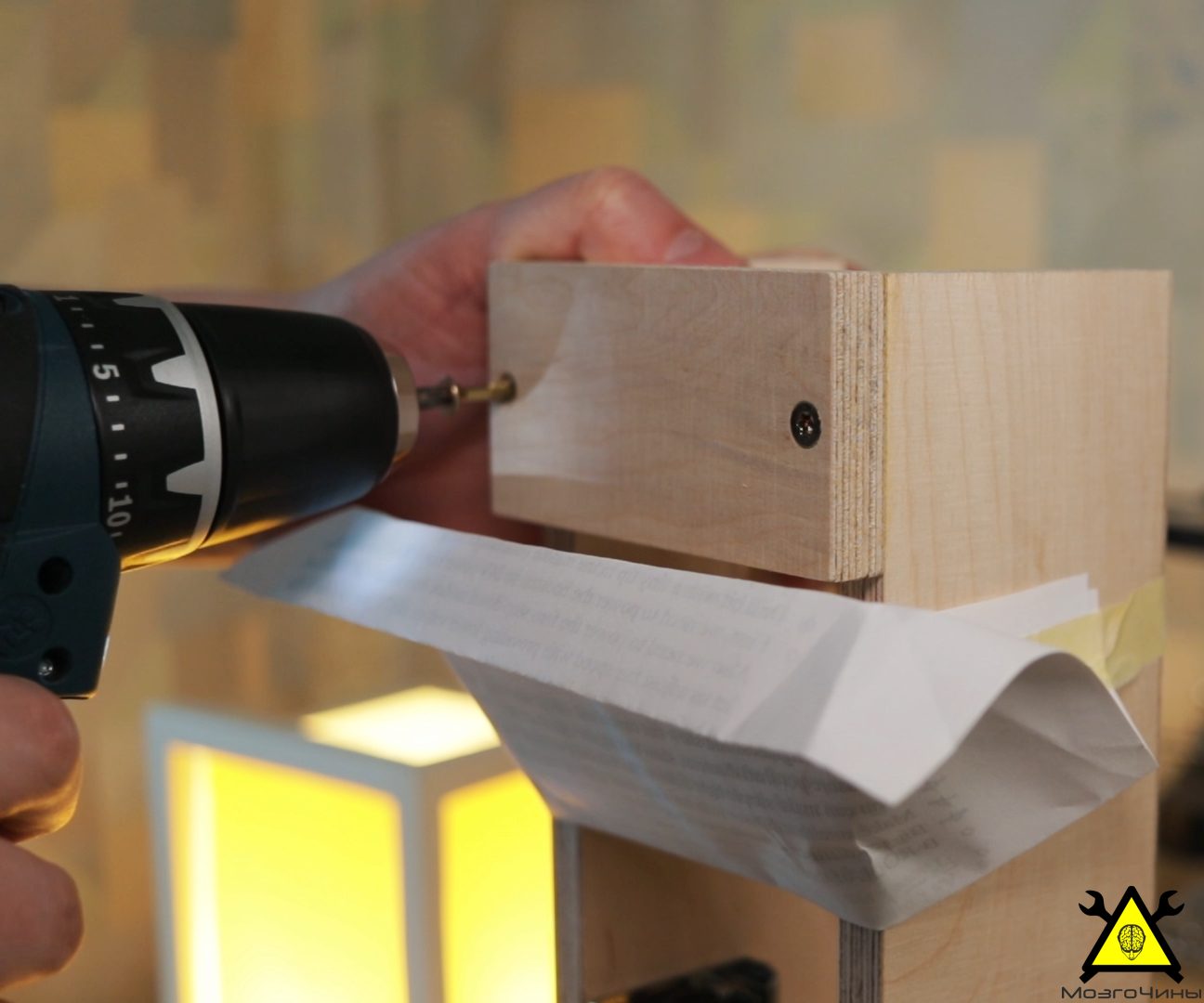

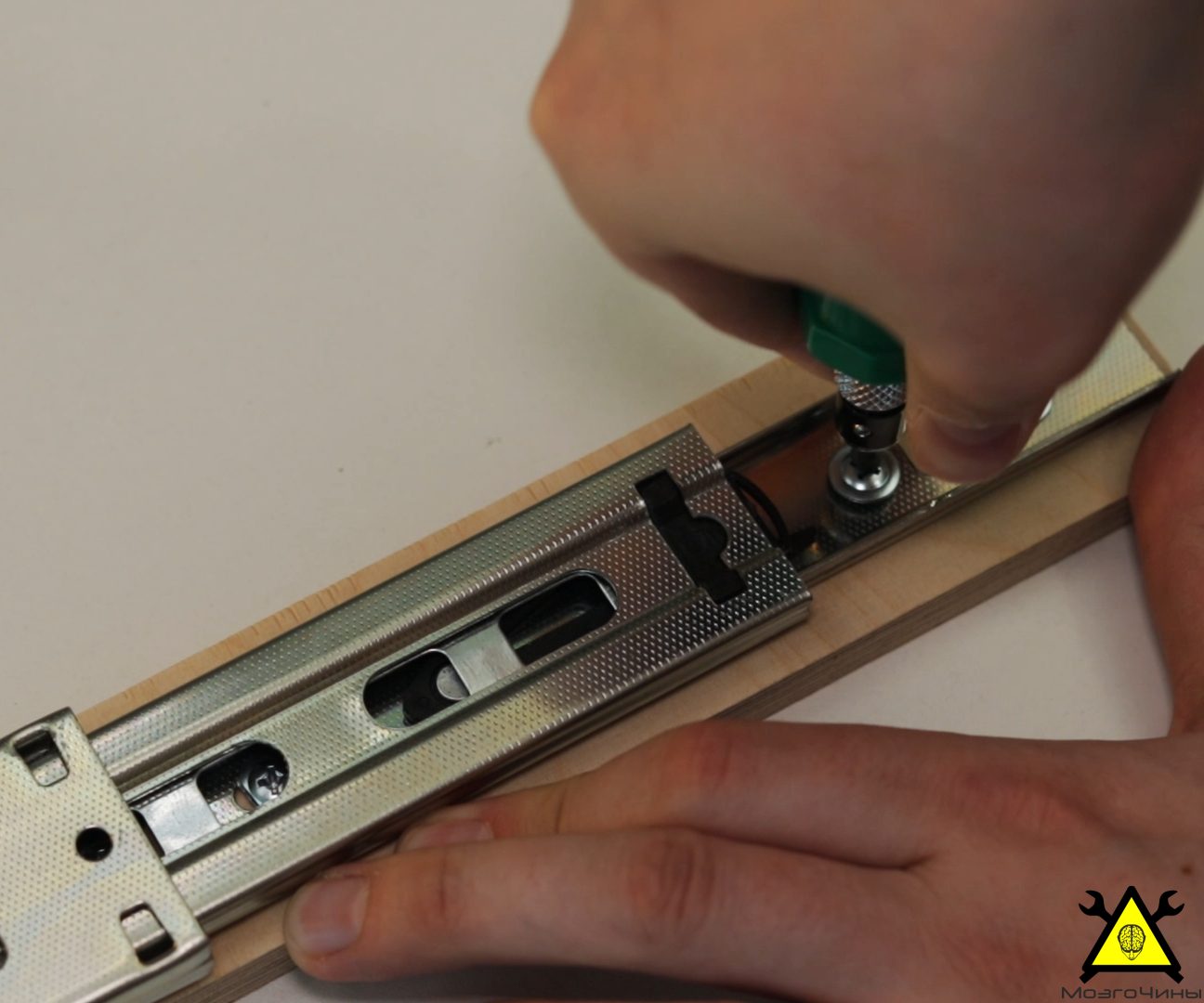

Чтобы прикрепить направляющую к внутренней скользящей части, сначала склеим обе части с помощью двухстороннего скотча, а затем закрепим её винтами с полукруглой головкой. Тем же способом закрепим другую сторону направляющей на ранее приклеенные части. Затем обе сделанные «колонны» приклеиваем к основанию.

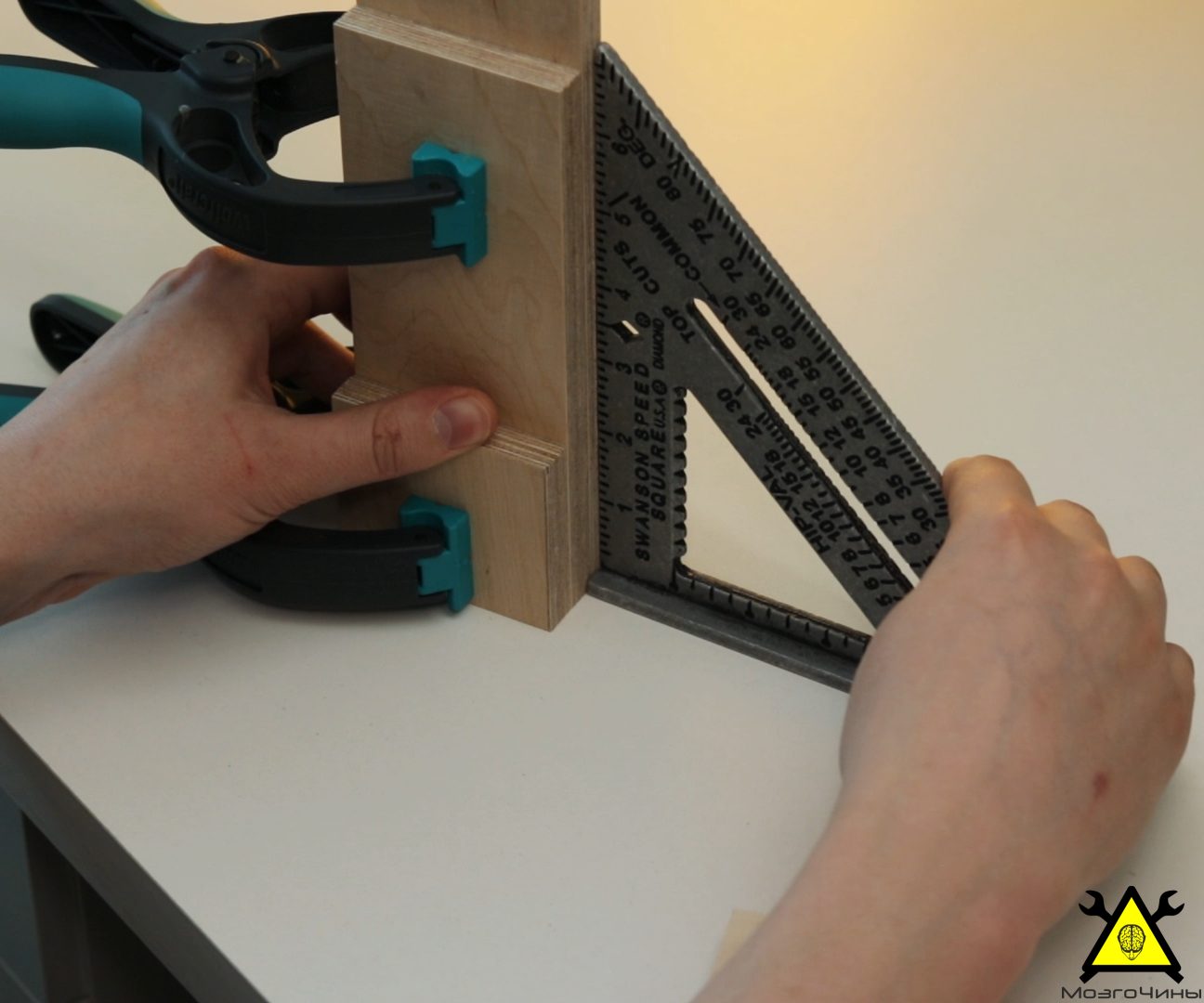

Шаг 5: Закрепляем «колонну»

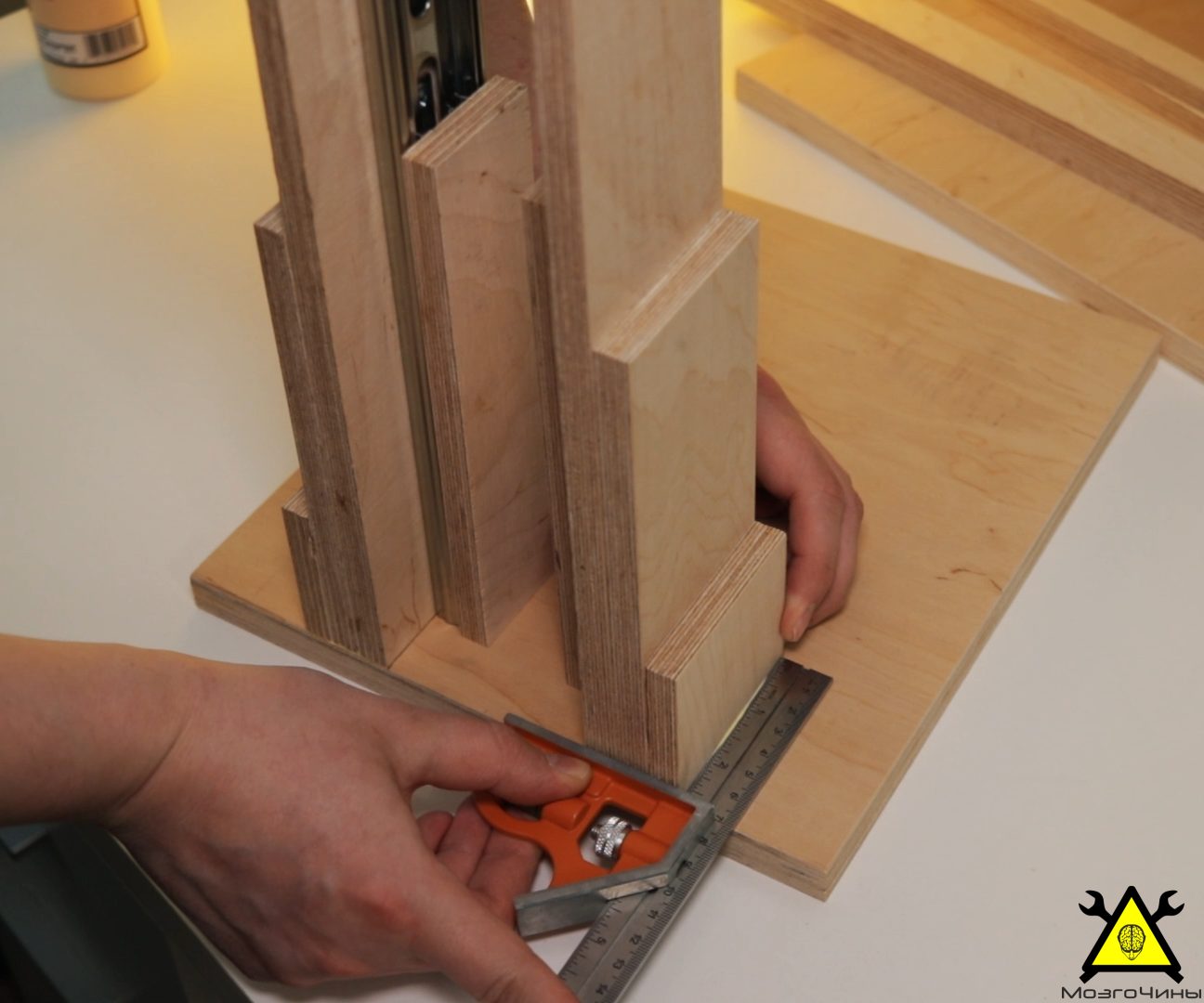

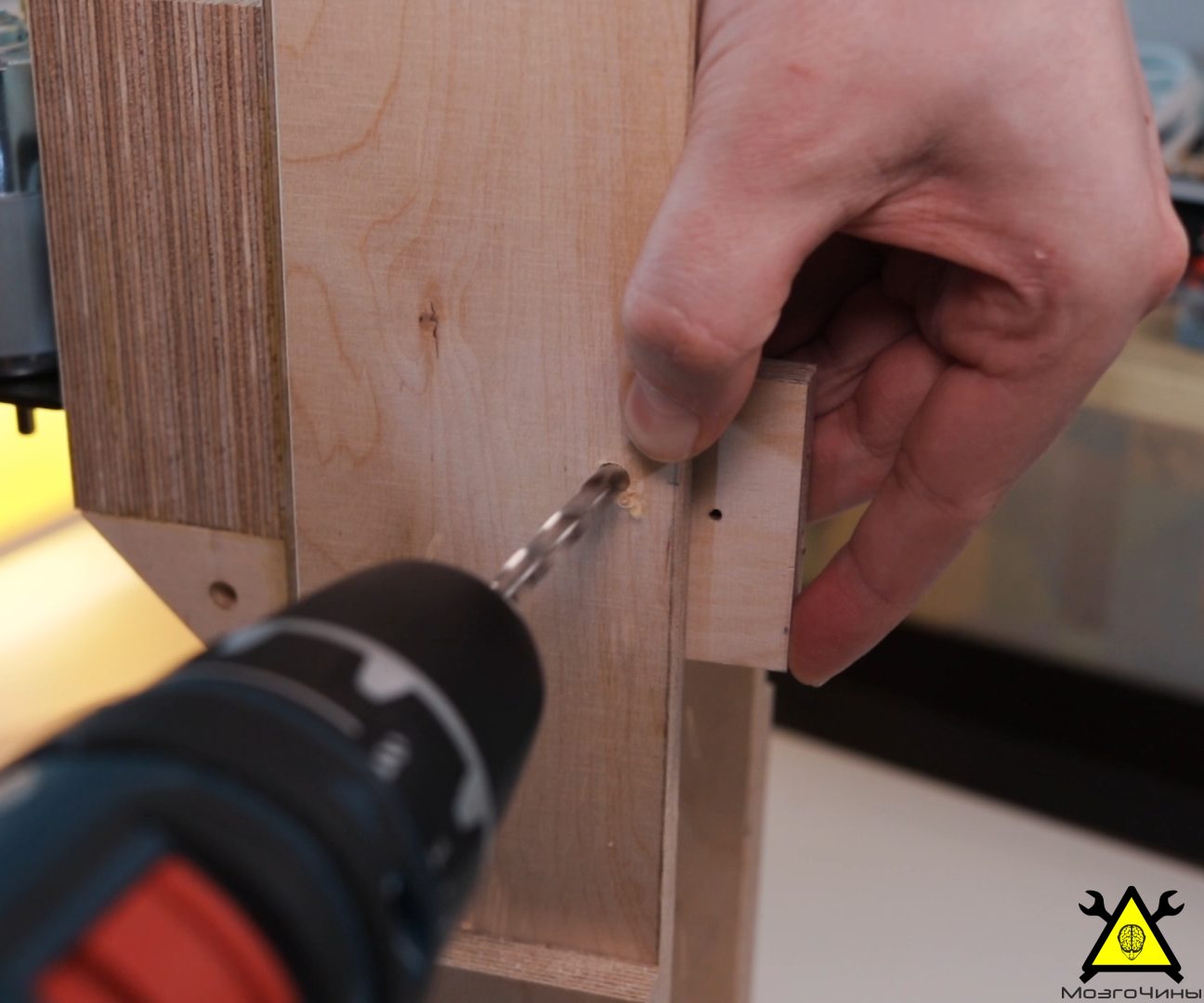

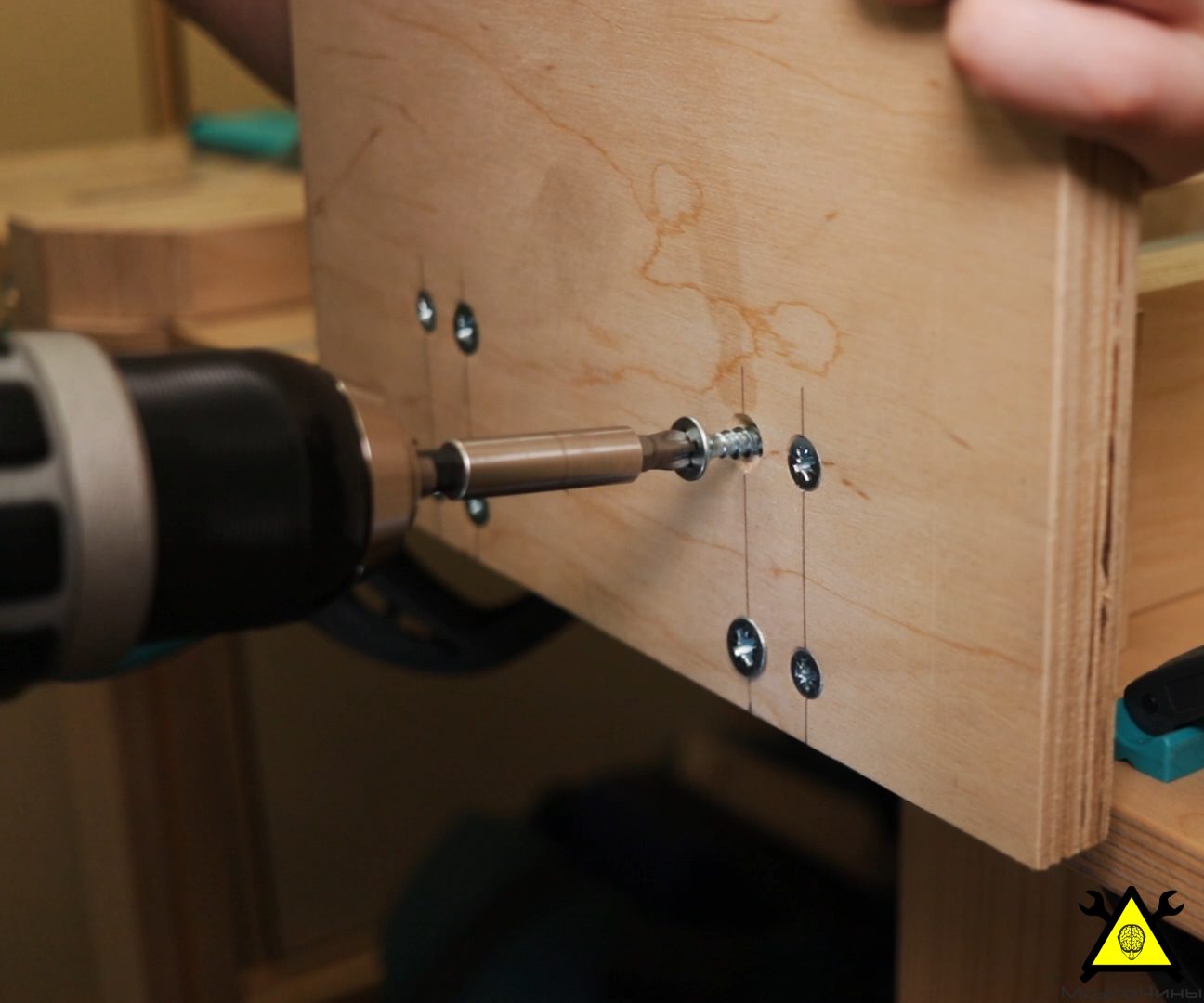

Закрепим обе детали под углом в 90 градусов с помощью столярного клея и длинных шурупов. Соединим части колоны. Это позволит увеличить жесткость конструкции. Рейка будет выступать упором максимальной высоты и удерживать пружину.

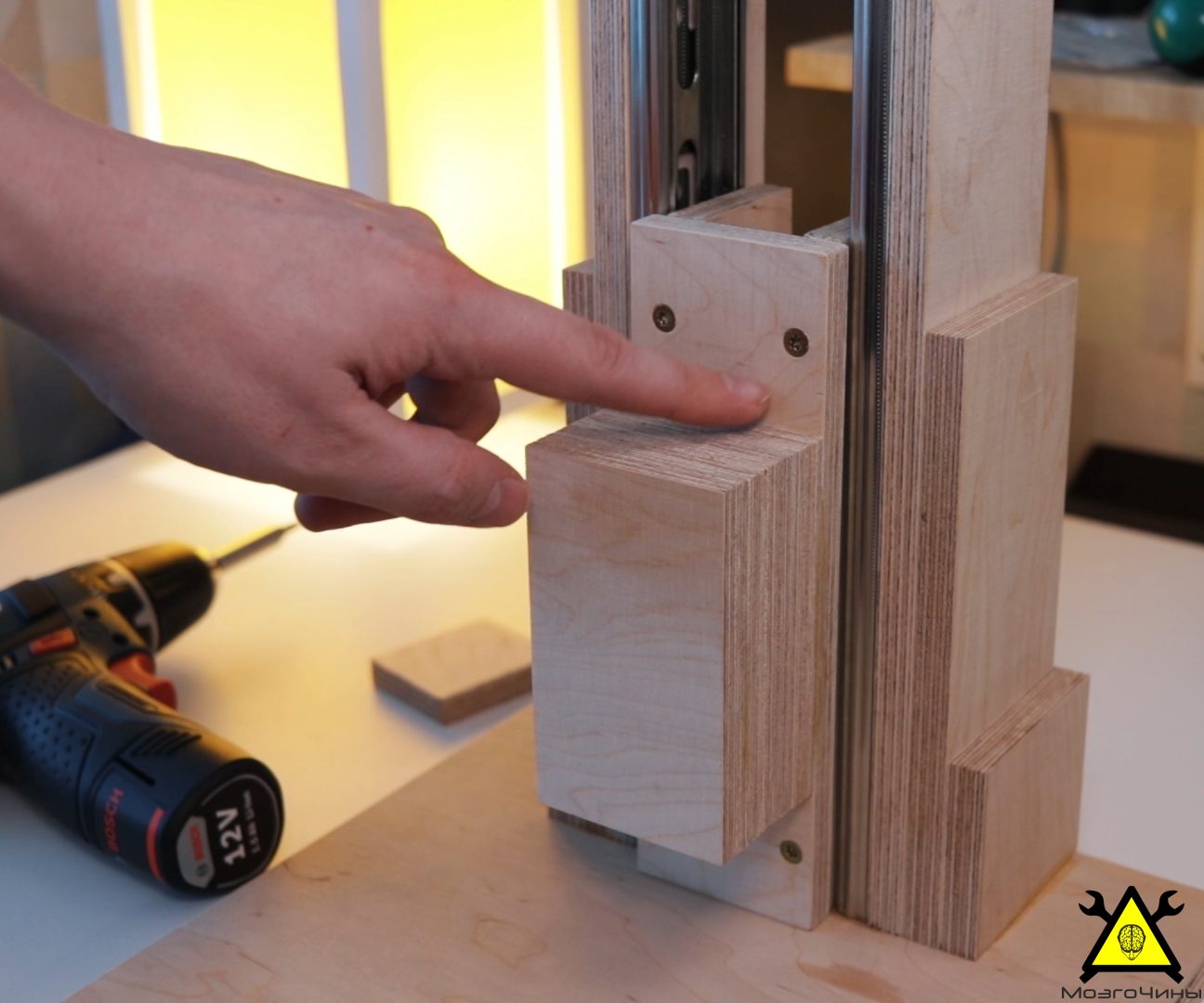

Шаг 6: «Каретка» для двигателя

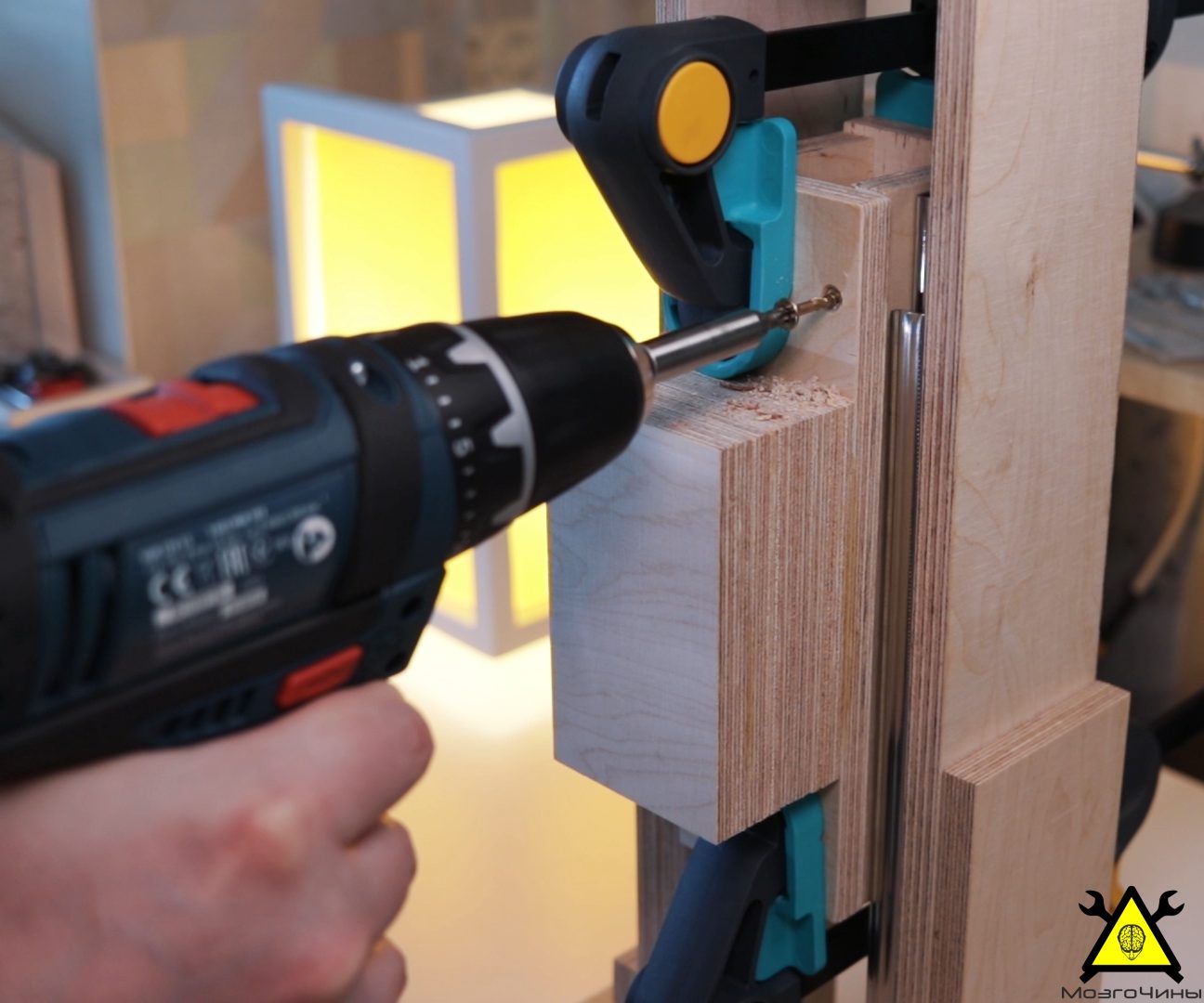

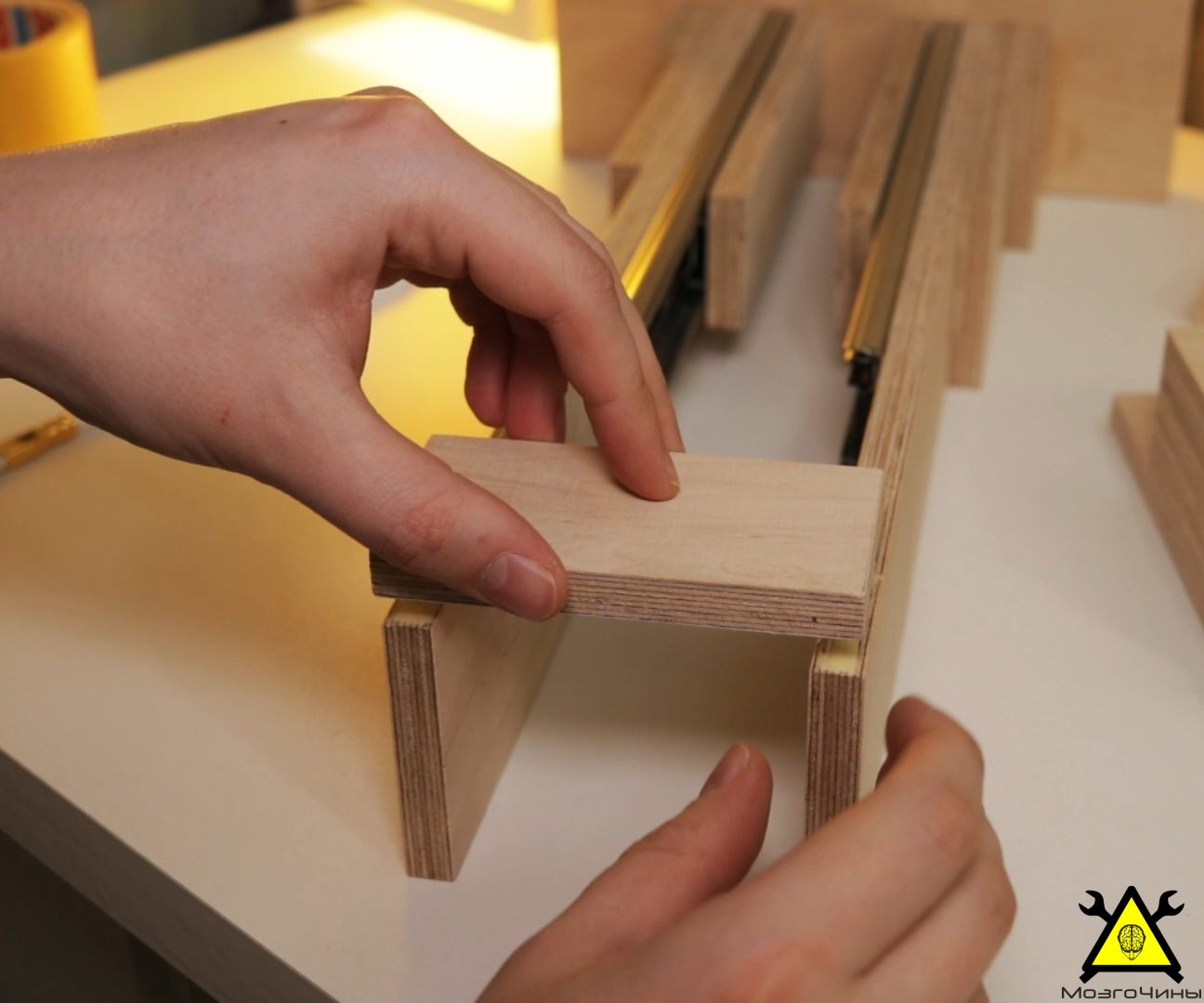

Сложим 4 кусочка фанеры поверх подвижной части колонны. Когда клей полностью высохнет, закрепим эту часть к внутренним скользящим направляющим четырьмя винтами.

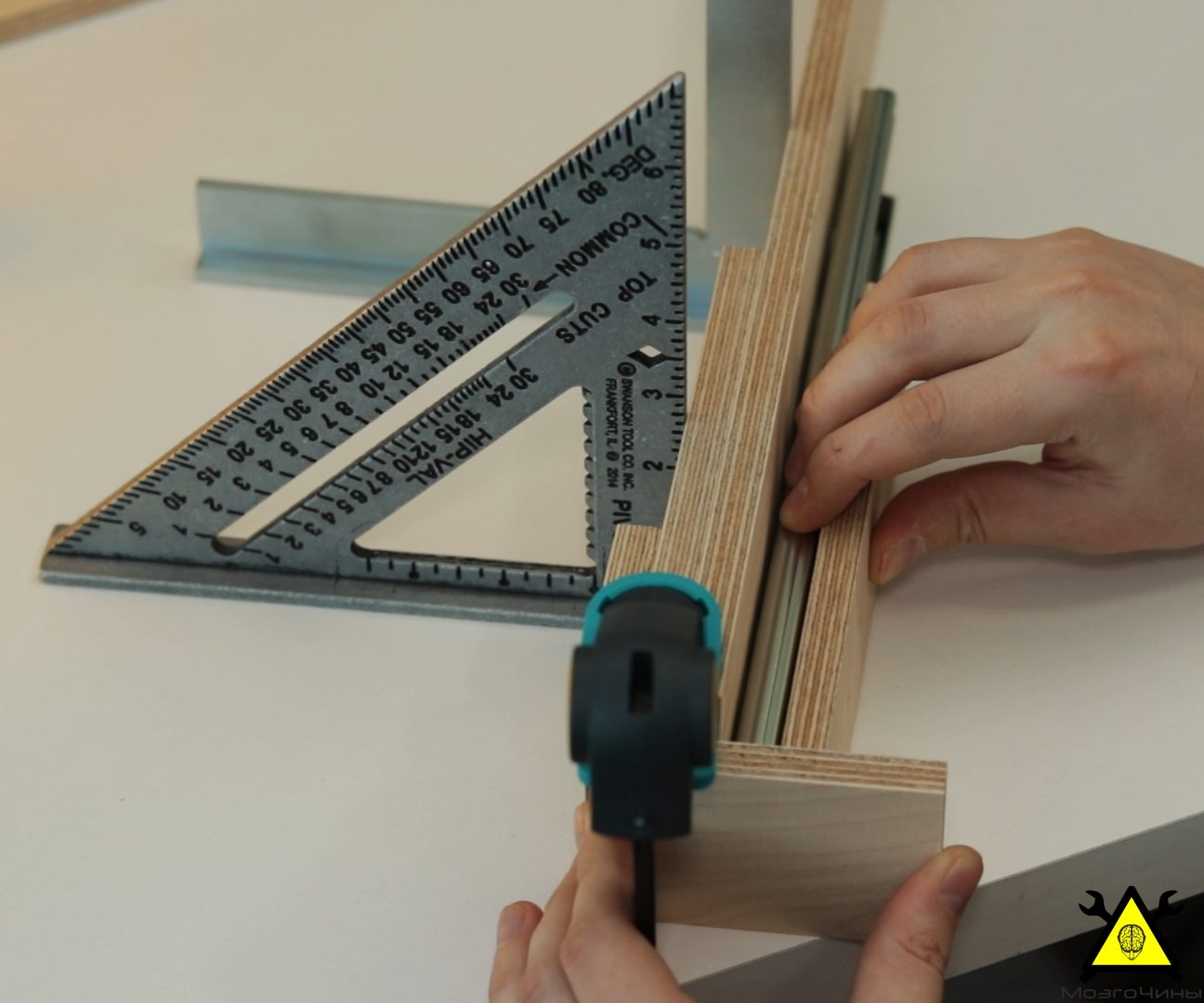

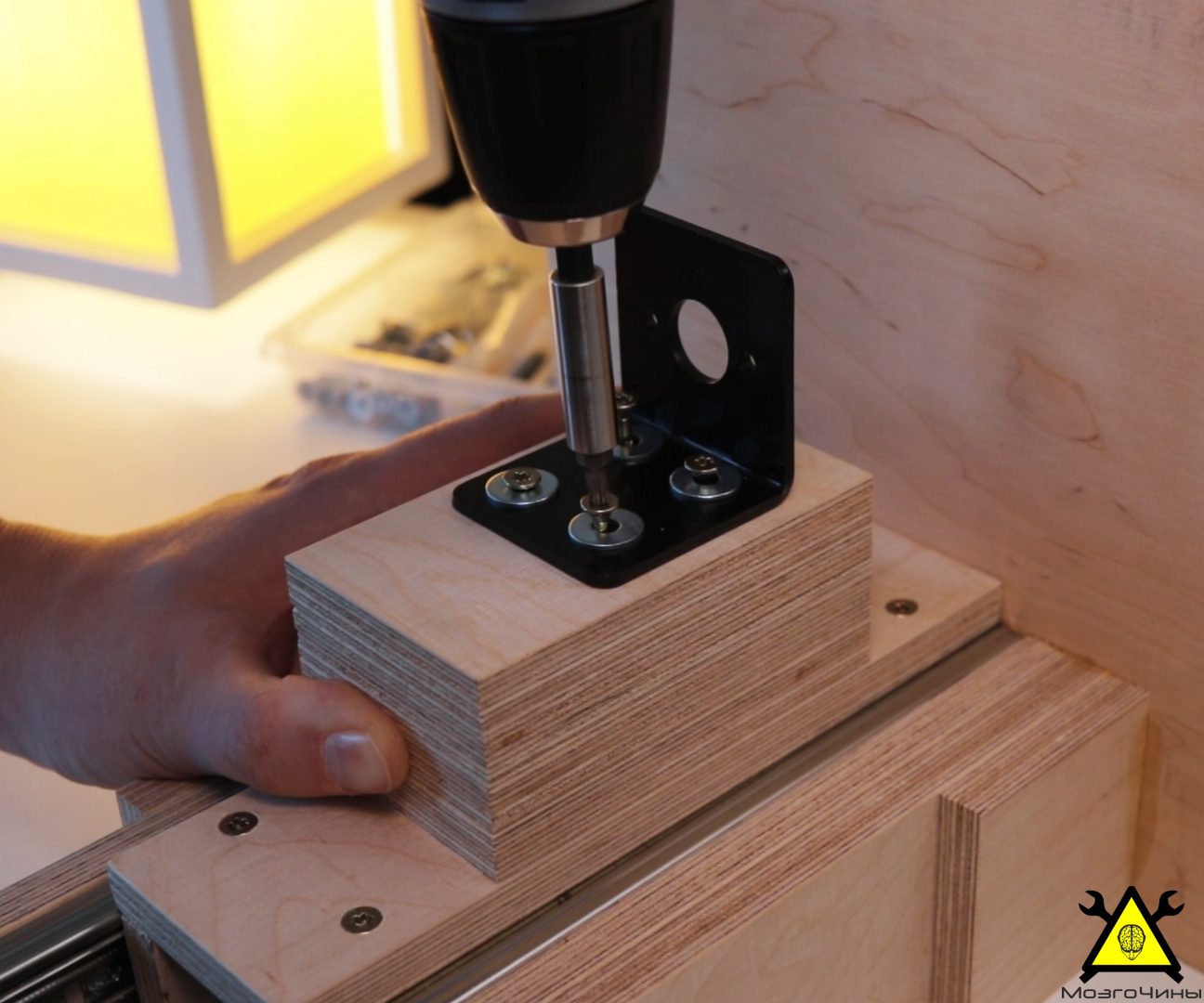

Шаг 7: Крепления двигателя

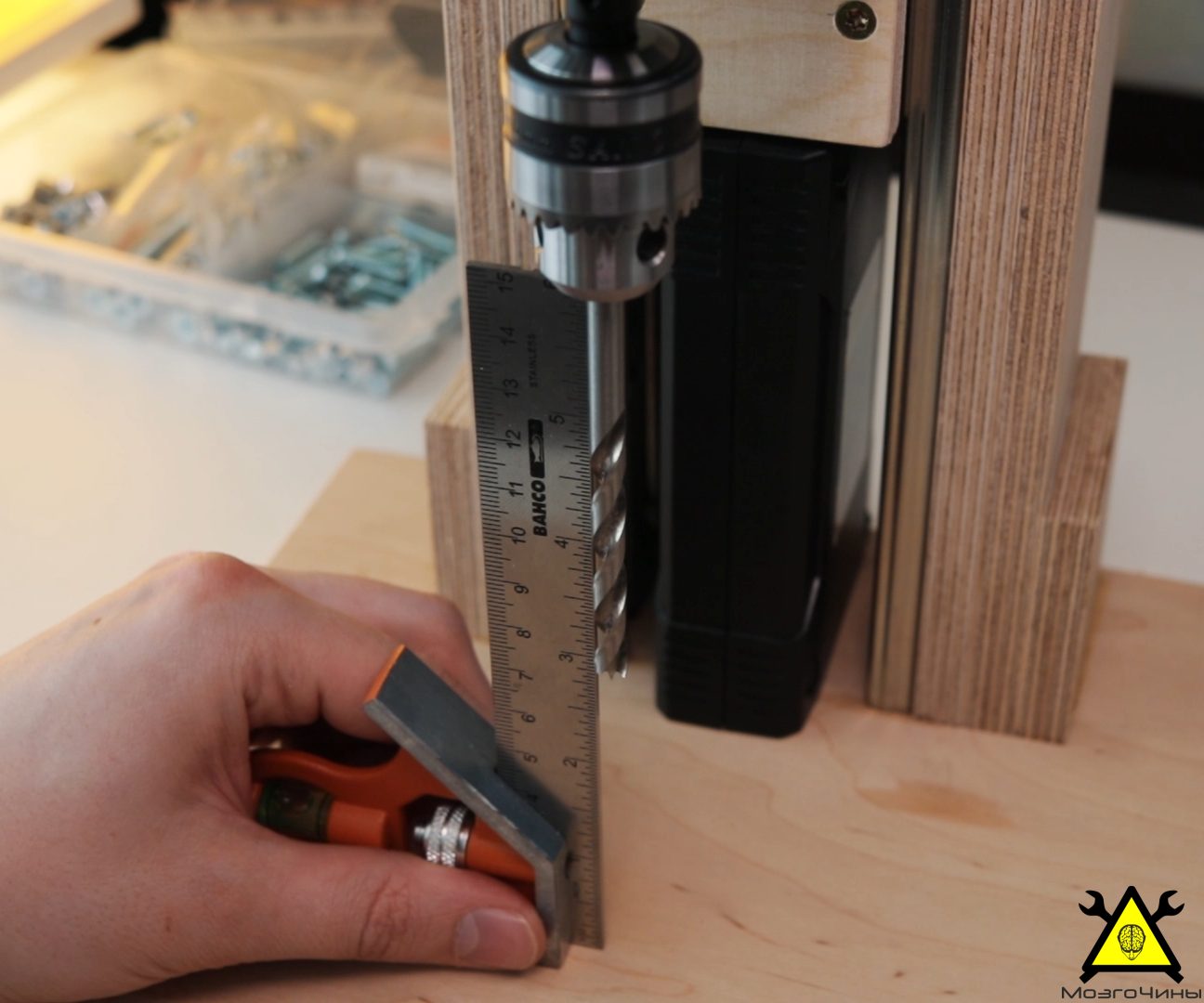

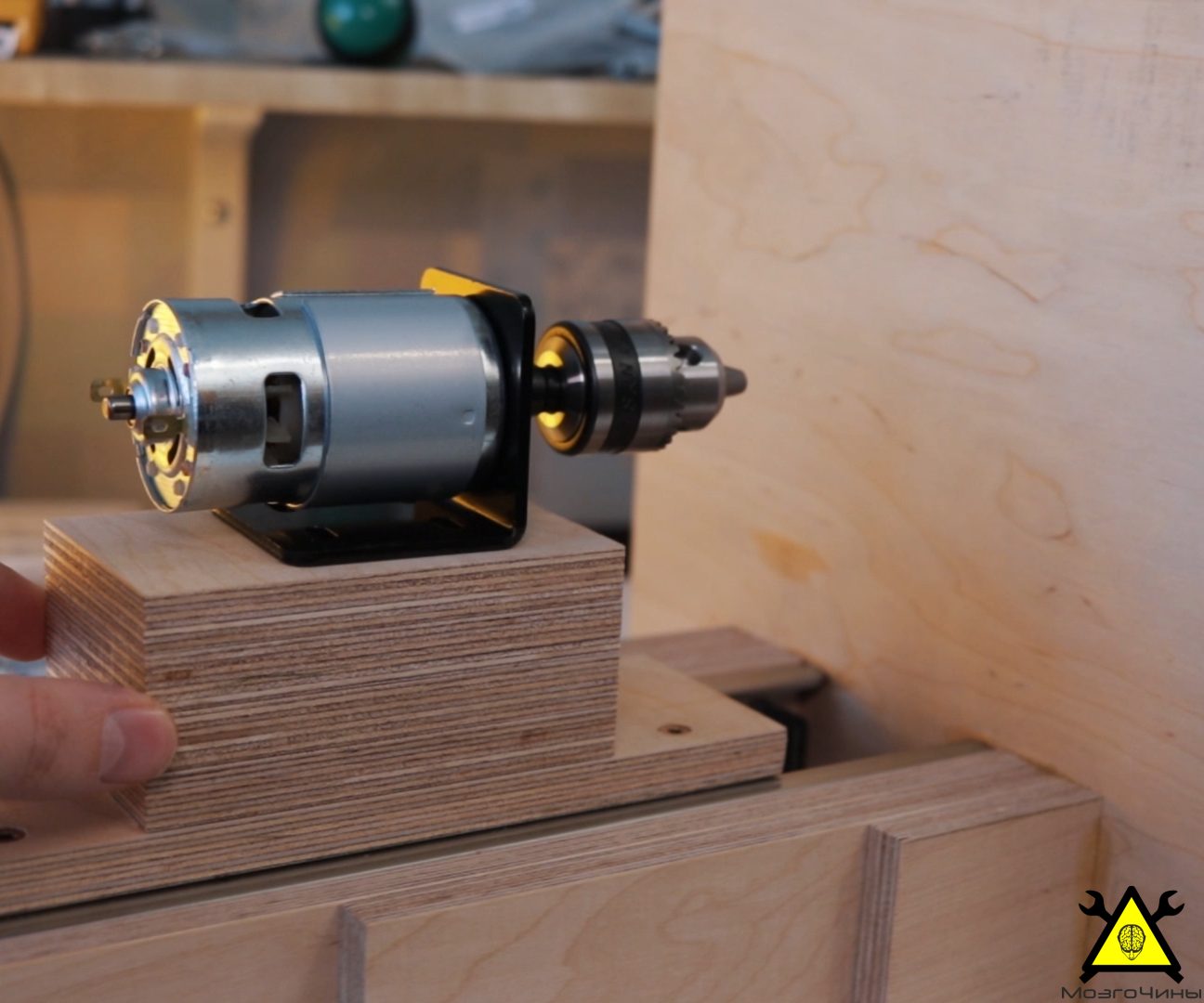

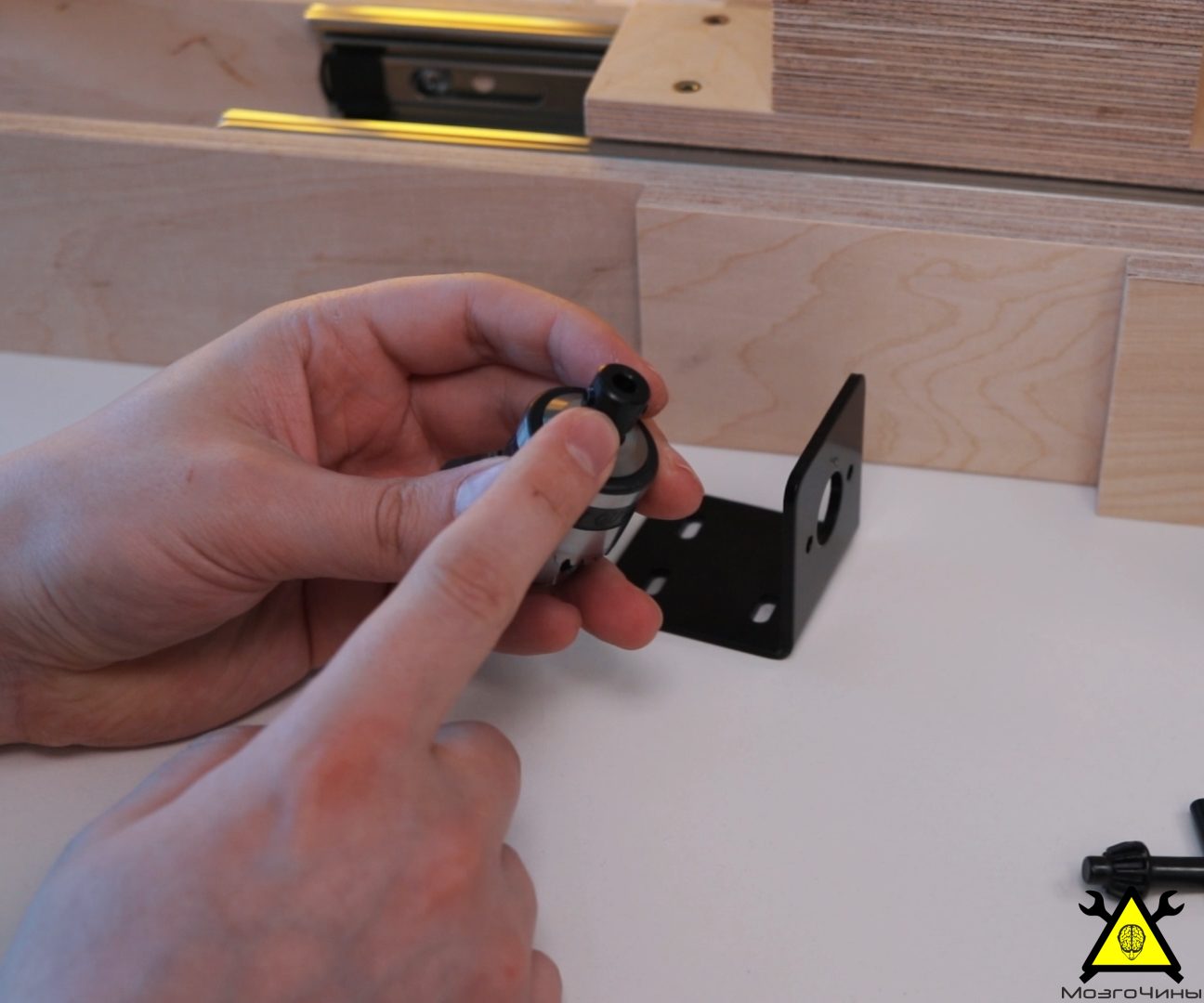

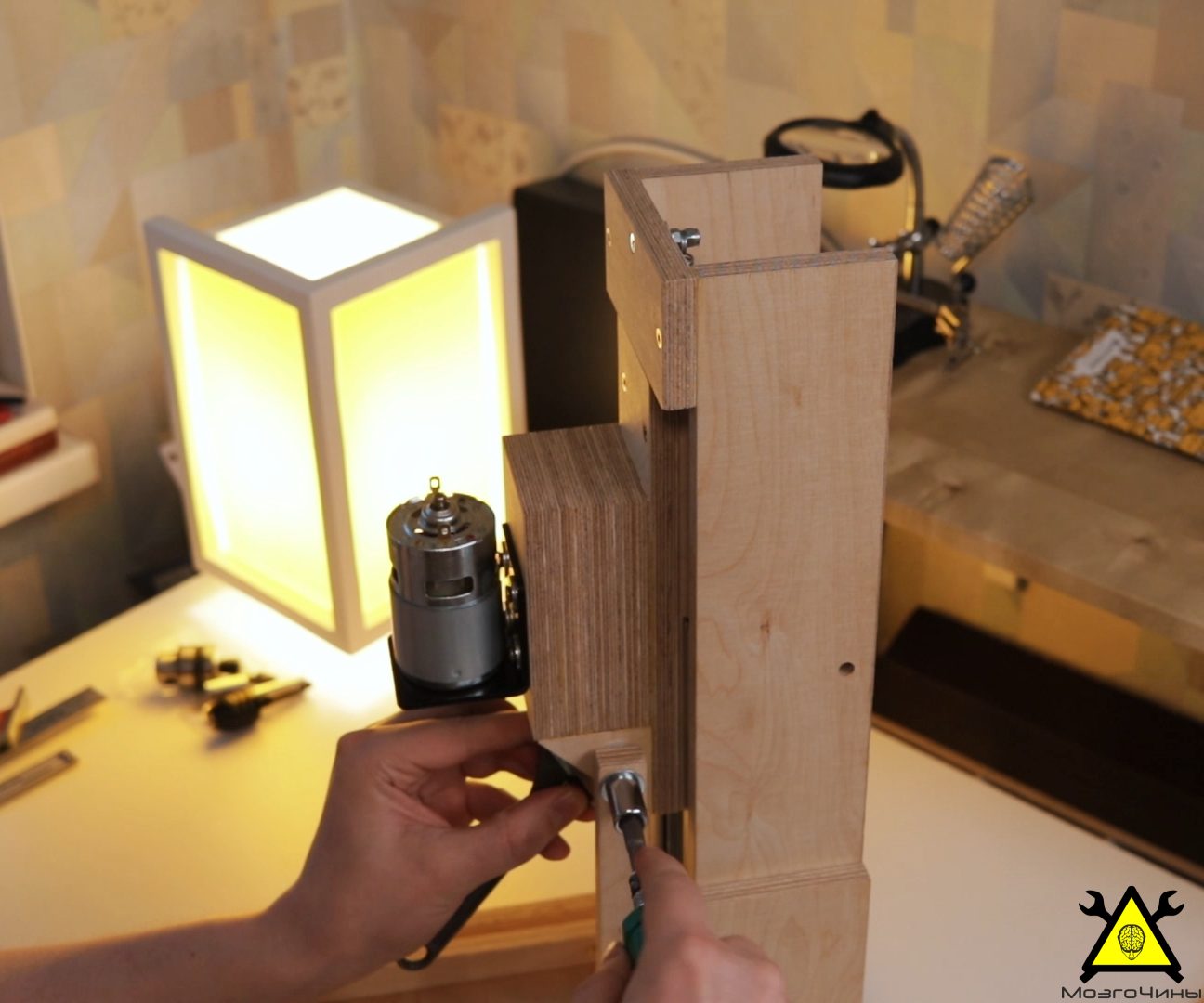

В проекте использовался двигатель модель 775, L-образный держатель и сверлильный патрон с адаптером под двигатель. Чтобы получить идеальный угол в 90 градусов нужно пройти довольно длительный путь проб и ошибок, но это того стоит.

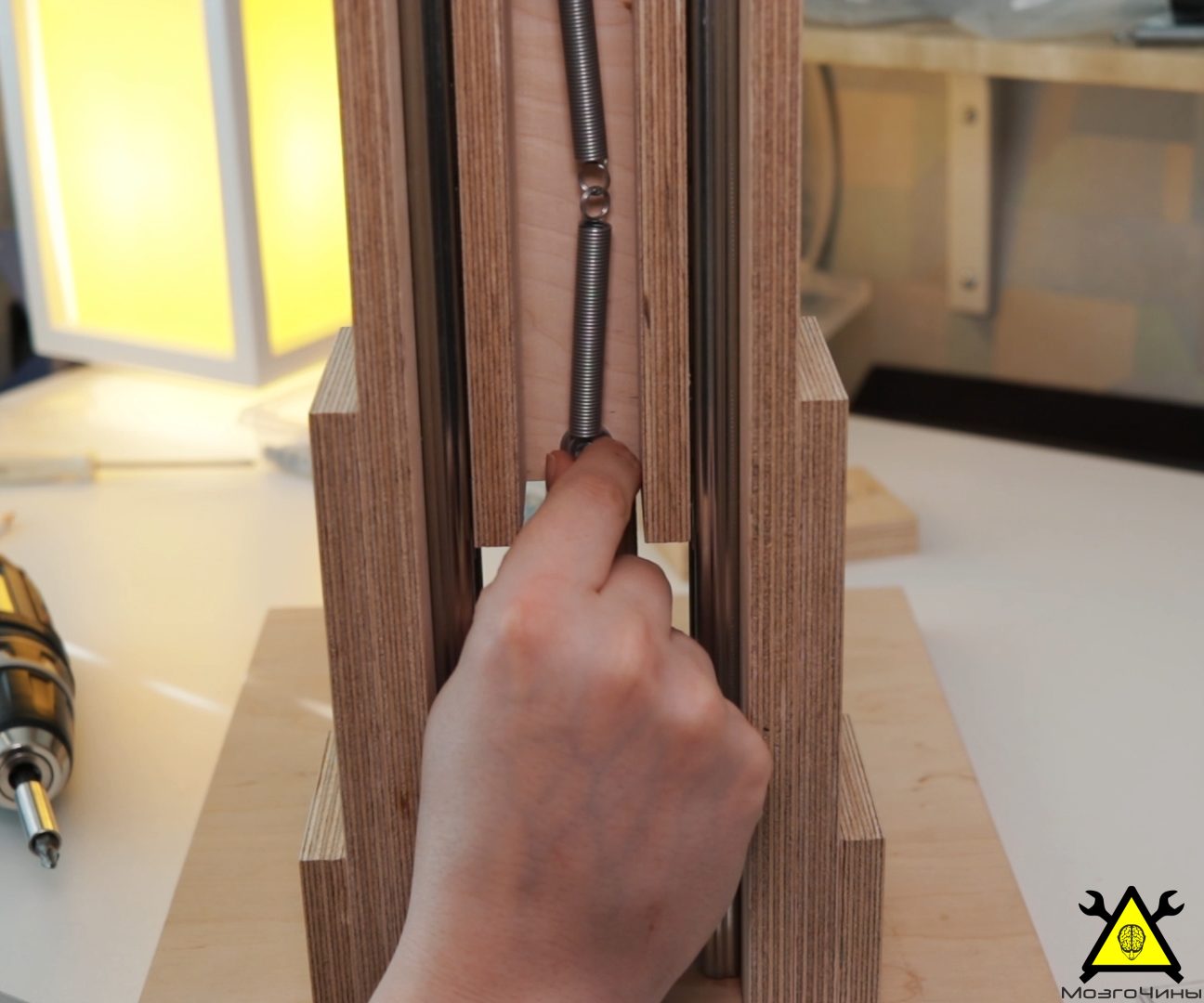

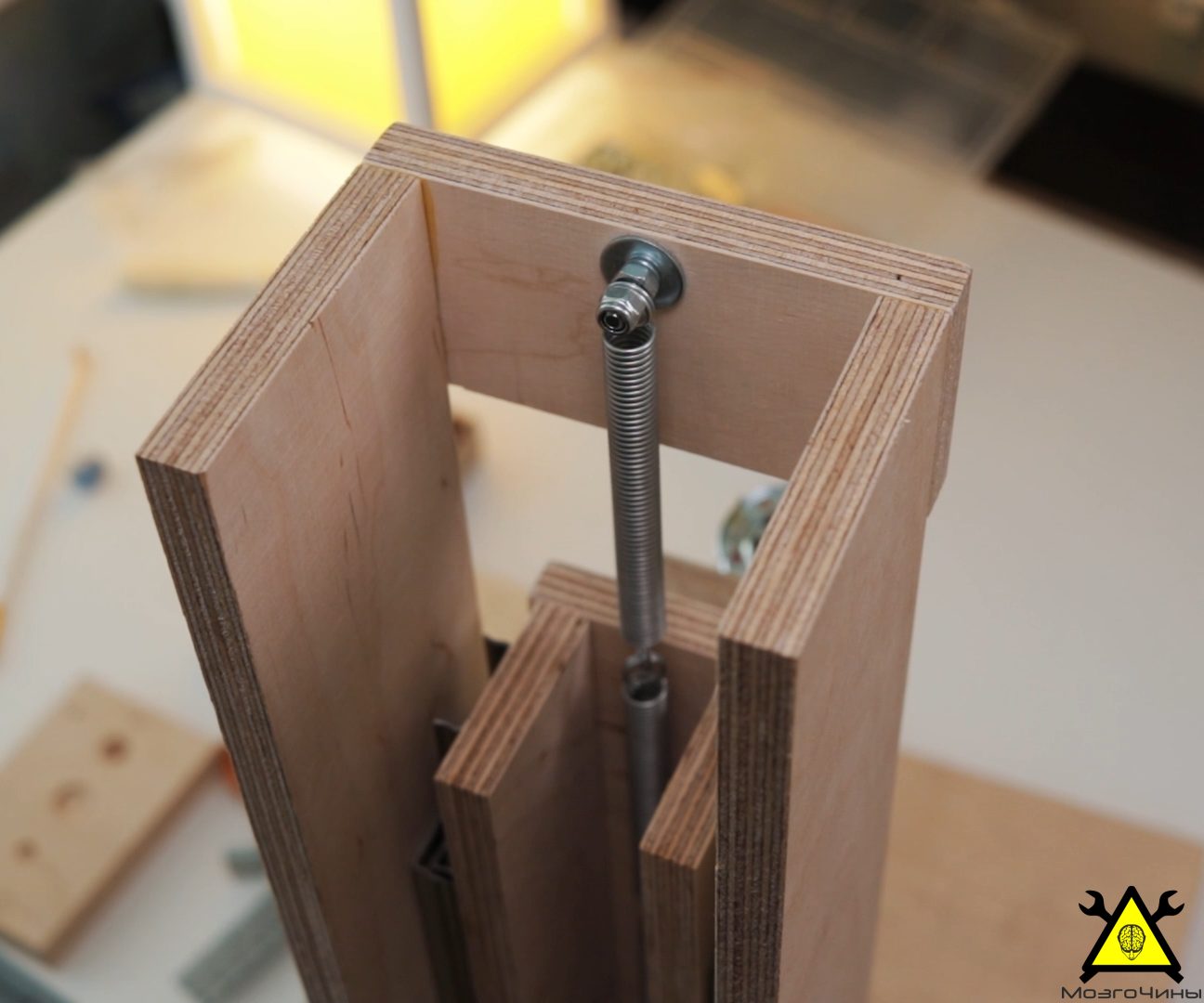

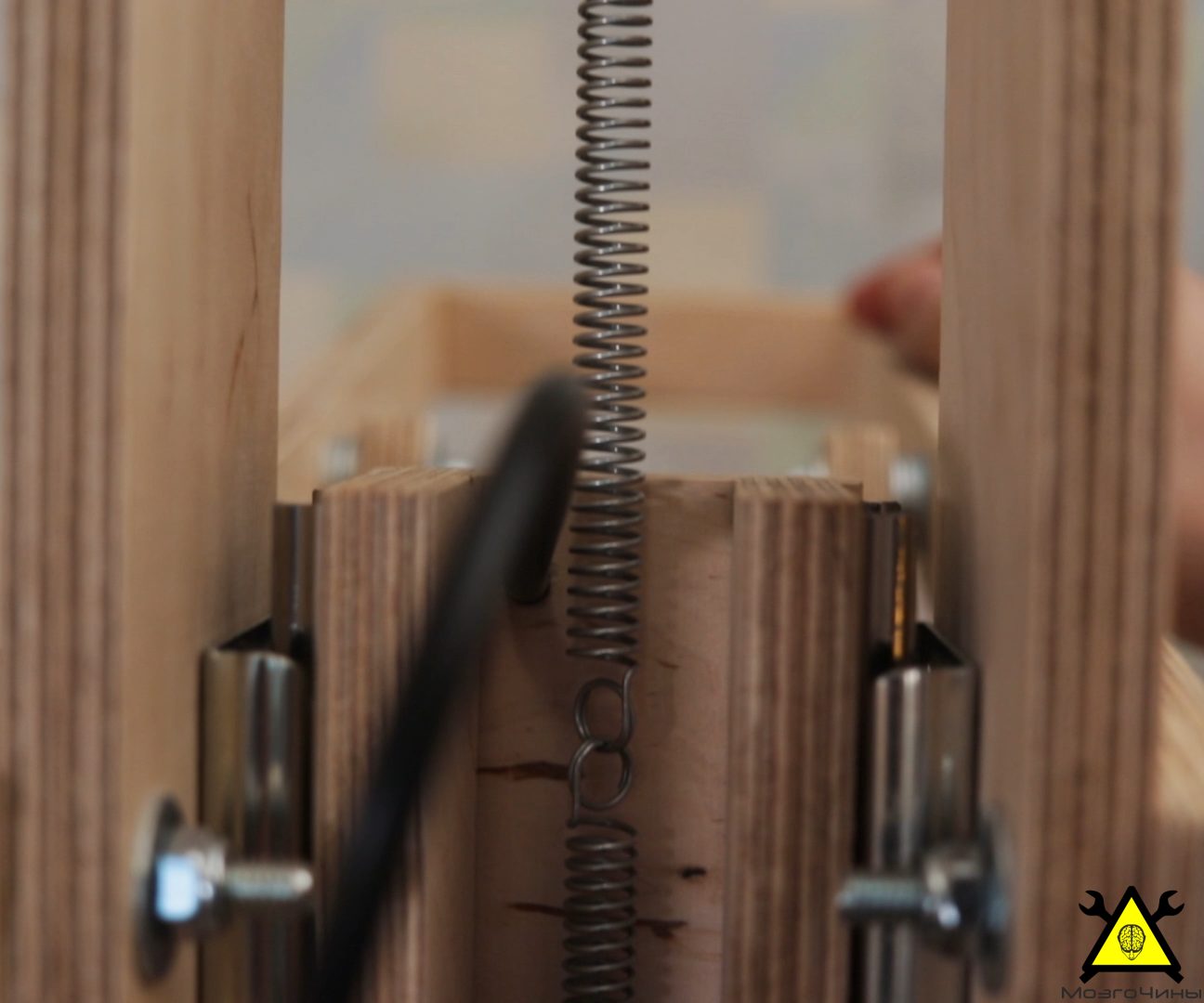

Шаг 8: Пружина

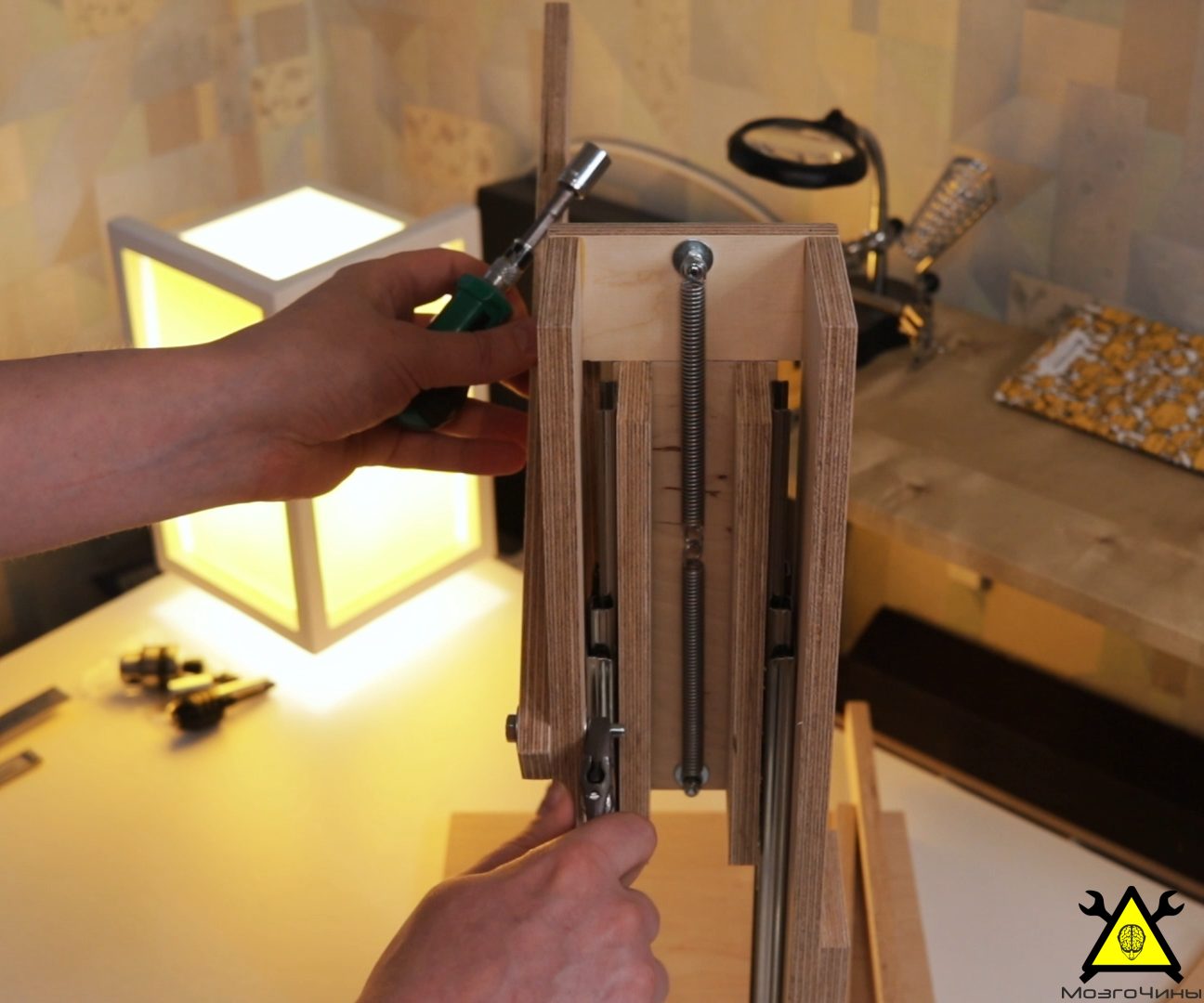

Самый простой способ поднять двигатель — использовать пружину. Важно закрепить пружину болтами, шайбами и самоконтрящимися гайками, а не шурупами.

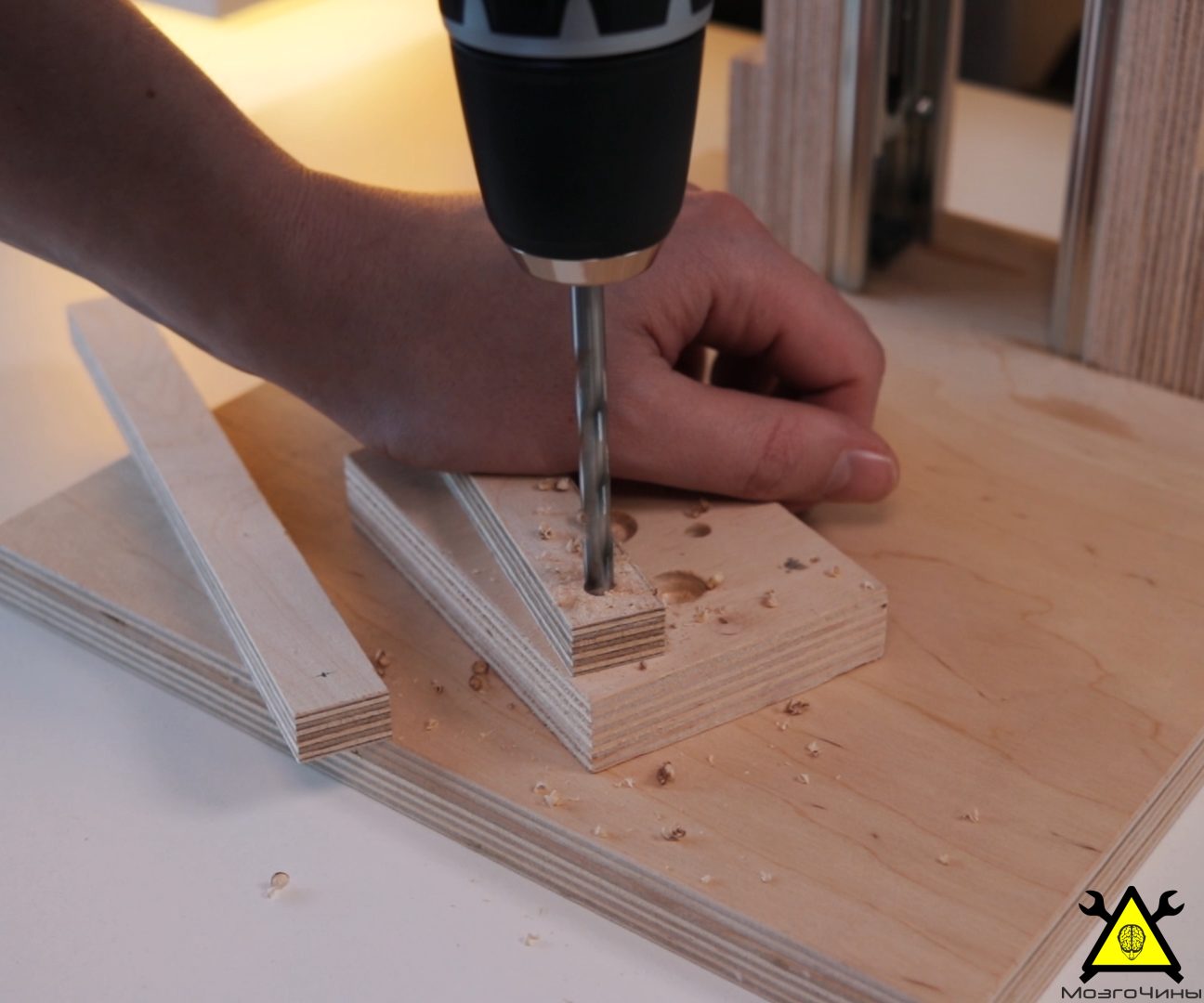

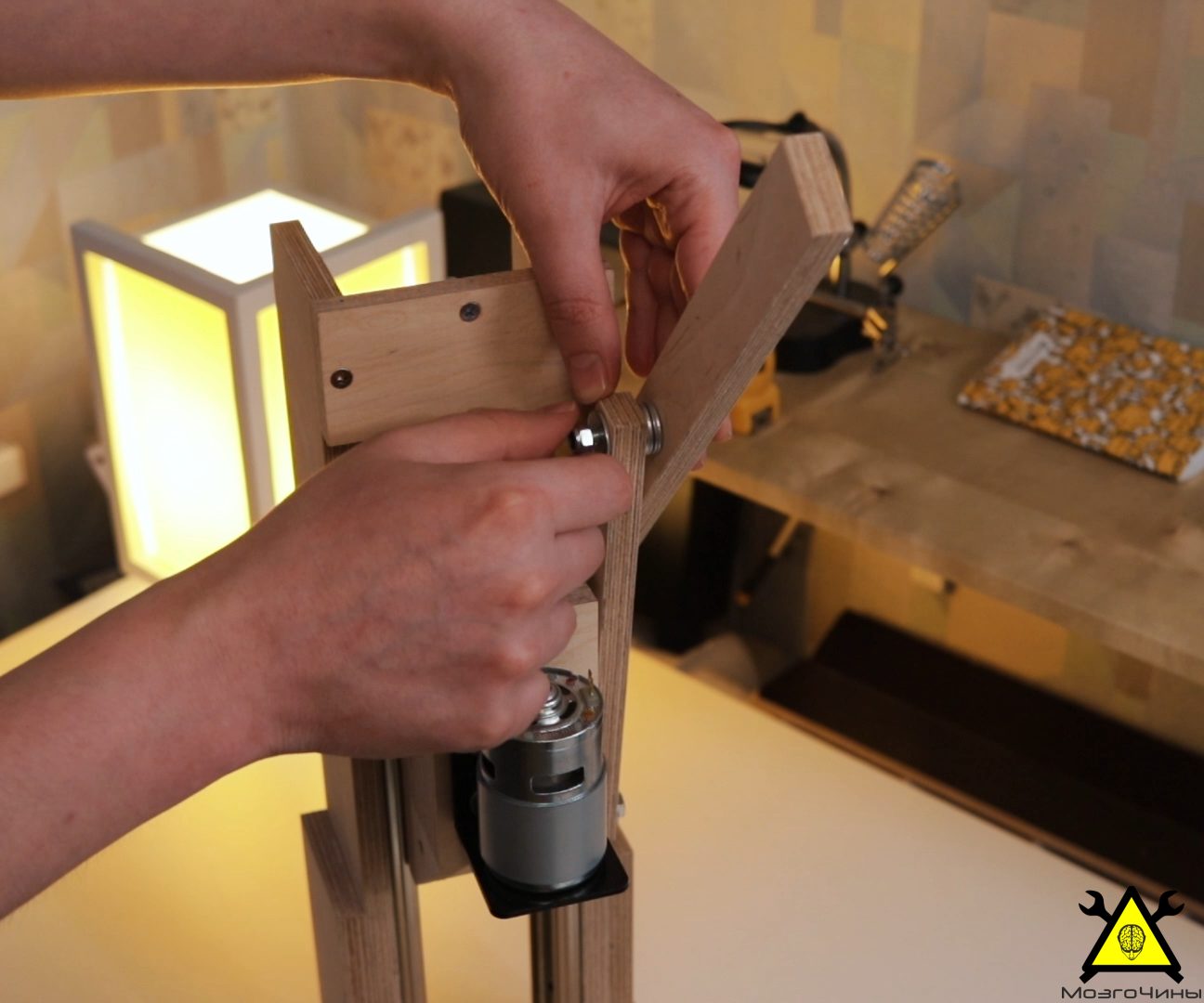

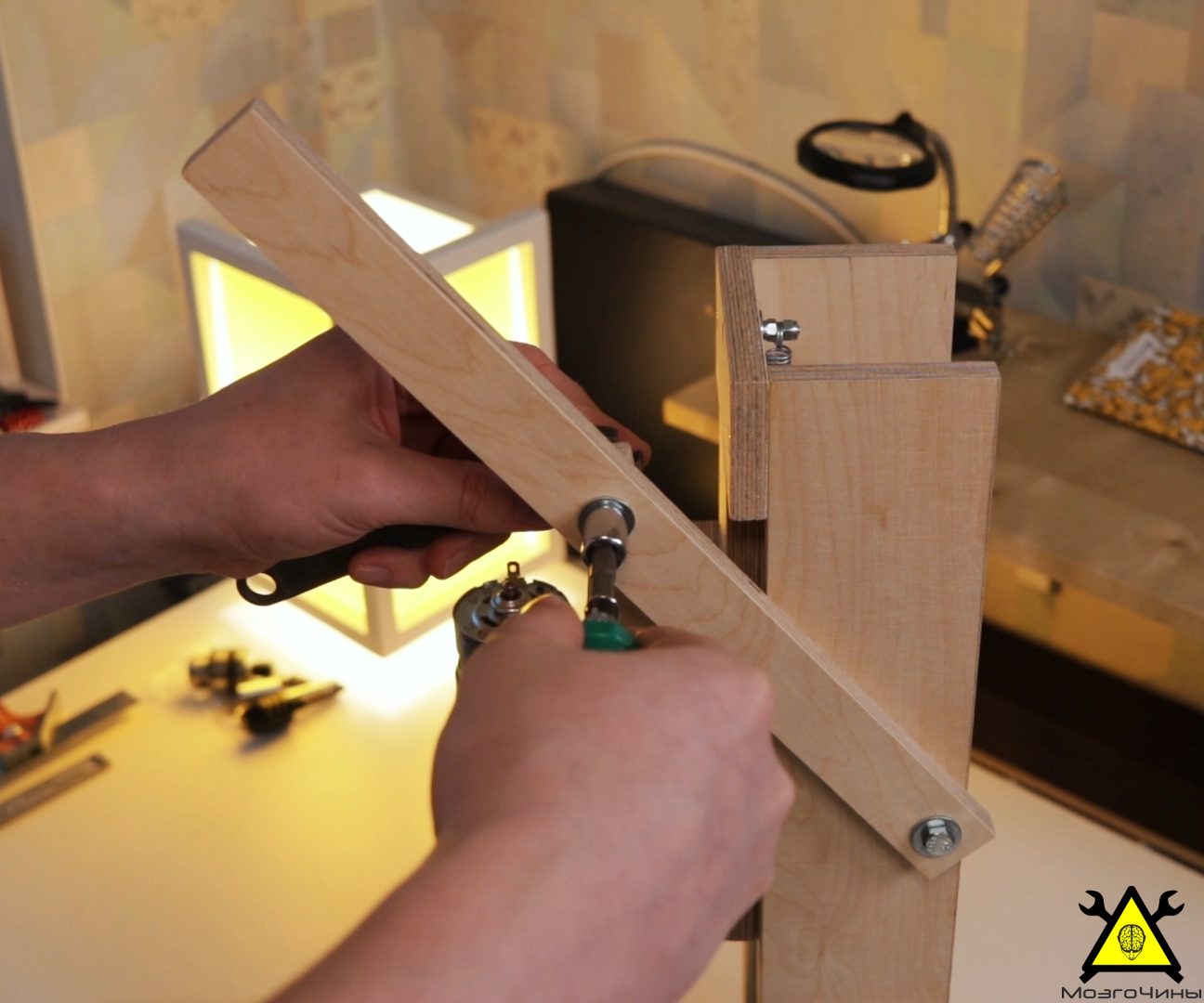

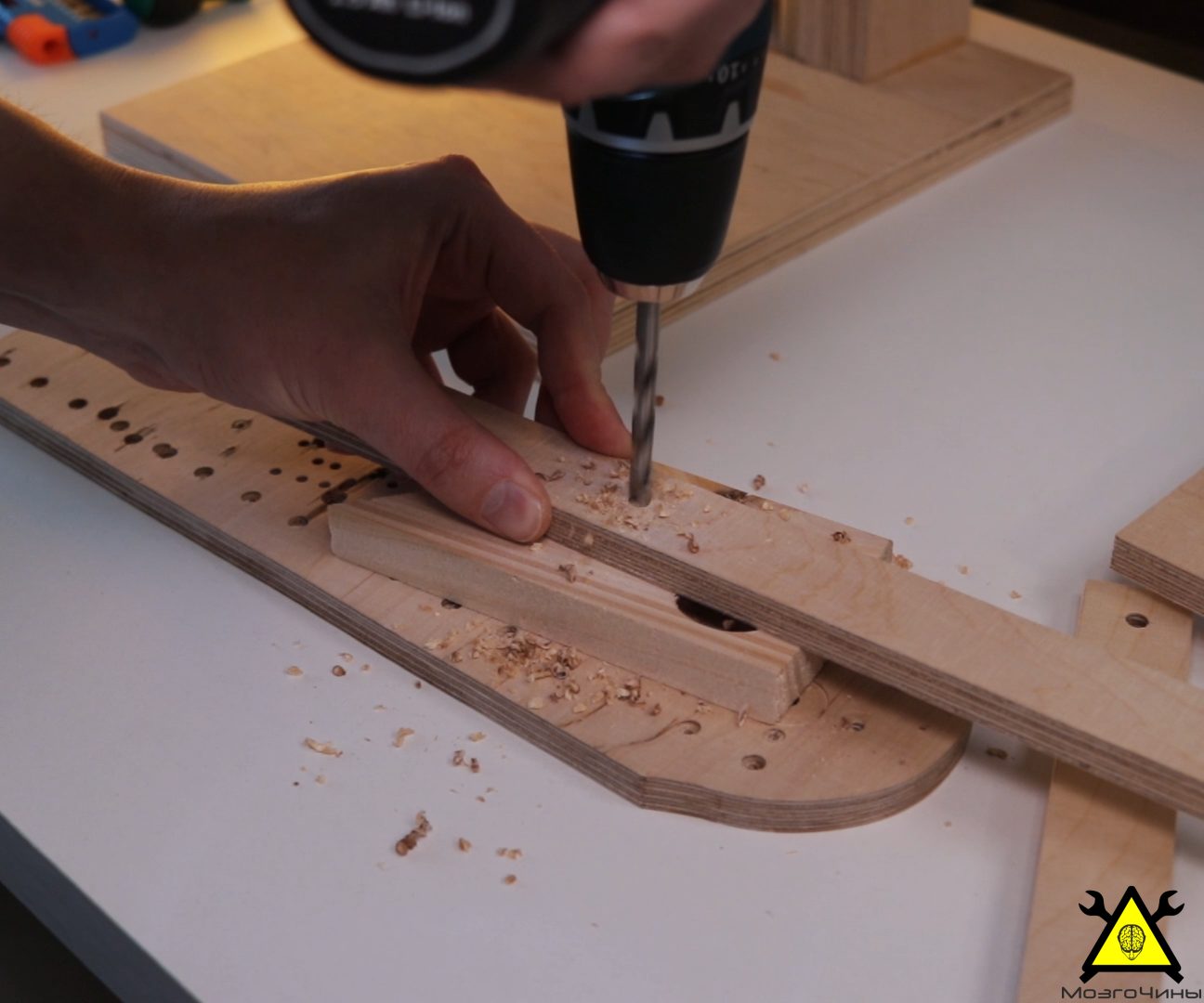

Шаг 9: Рычаг

Для перемещения каретки изготовим систему рычагов.

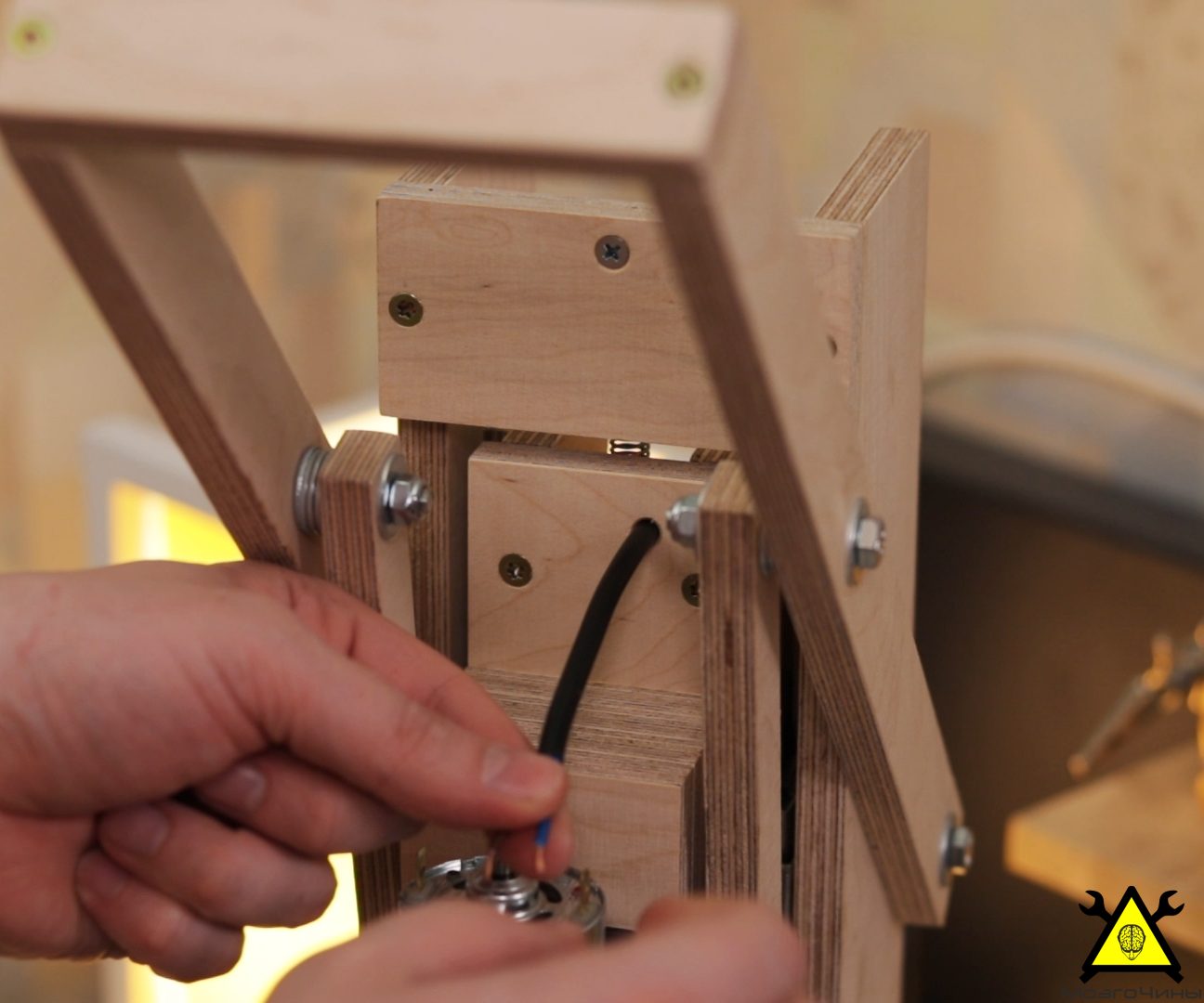

Шаг 10:

Все детали крепим на болты М6, шайбы и самоконтрящиеся гайки.

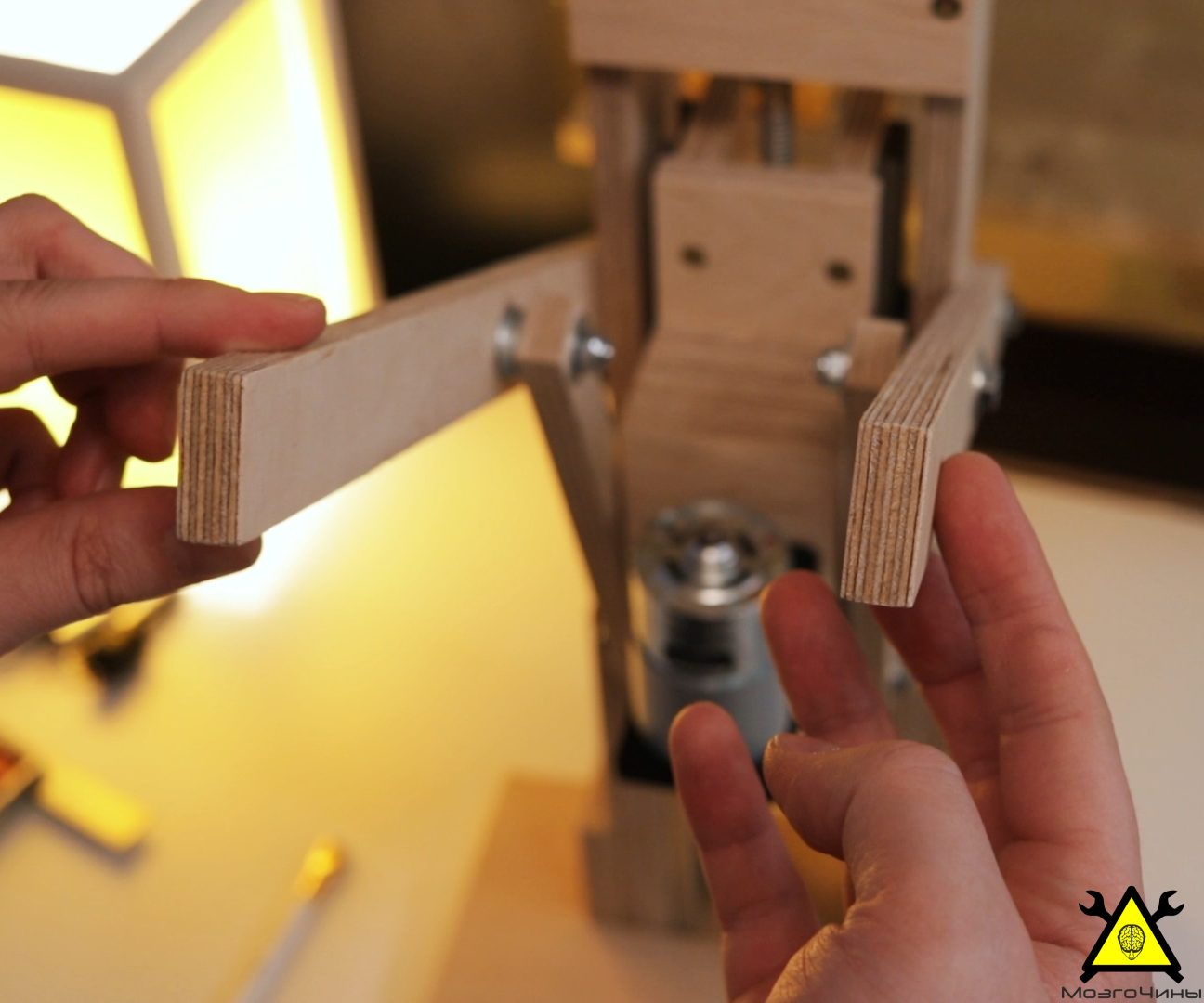

Шаг 11:

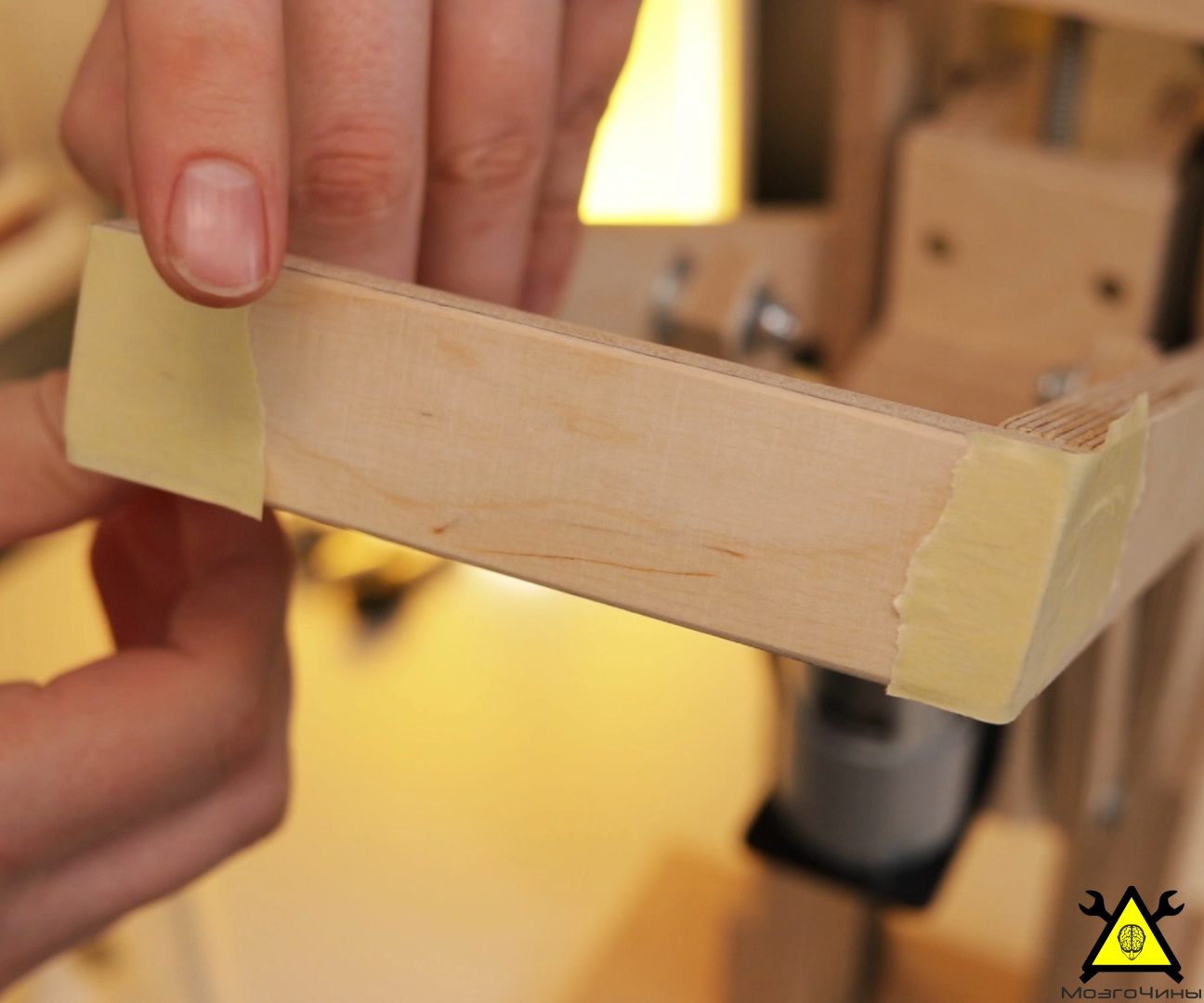

Для получения наилучших результатов, рычаг должен располагаться с обеих сторон. Соединим рычаги планкой, приклеив ее на скотч, а затем закрепим все шурупами.

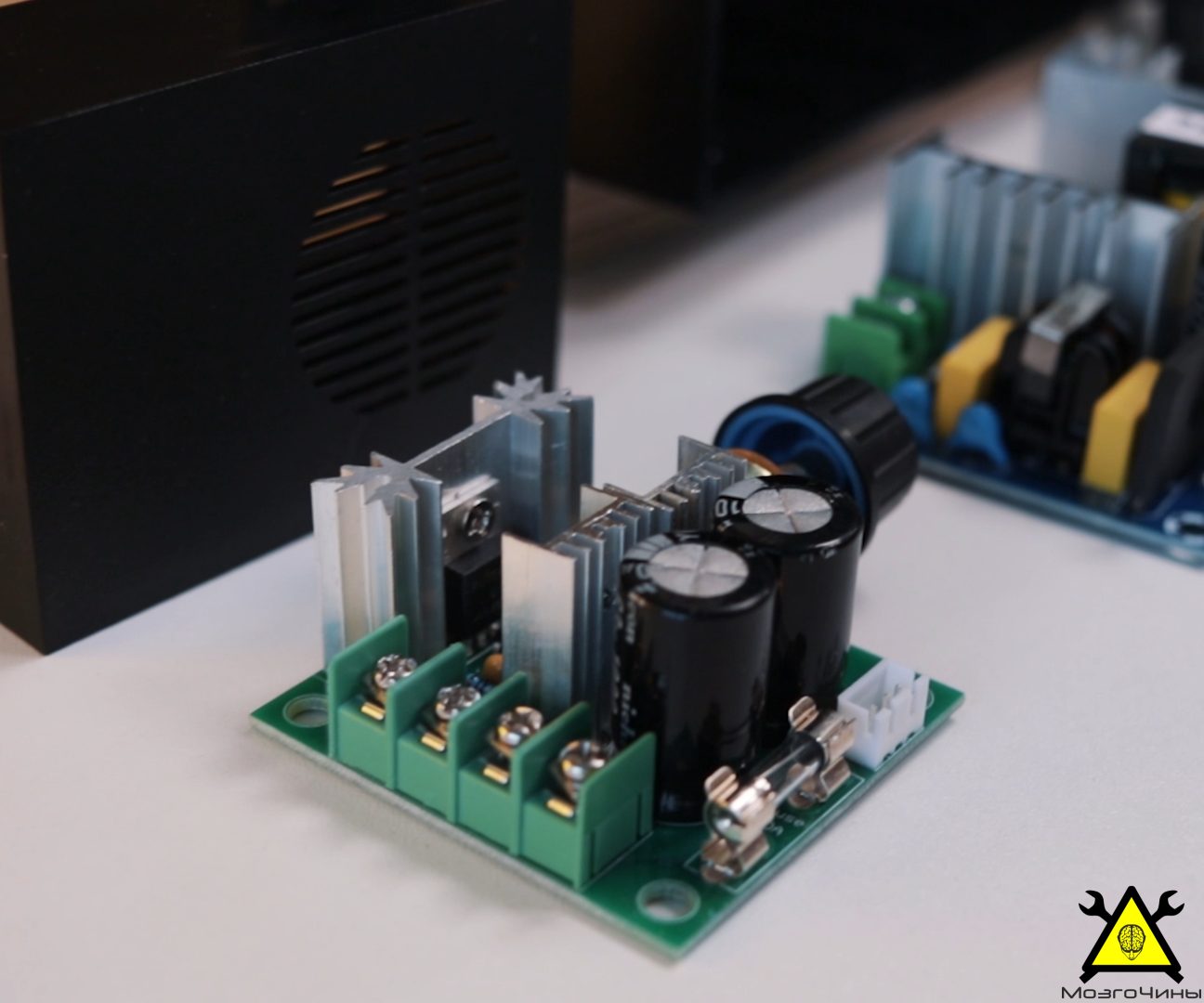

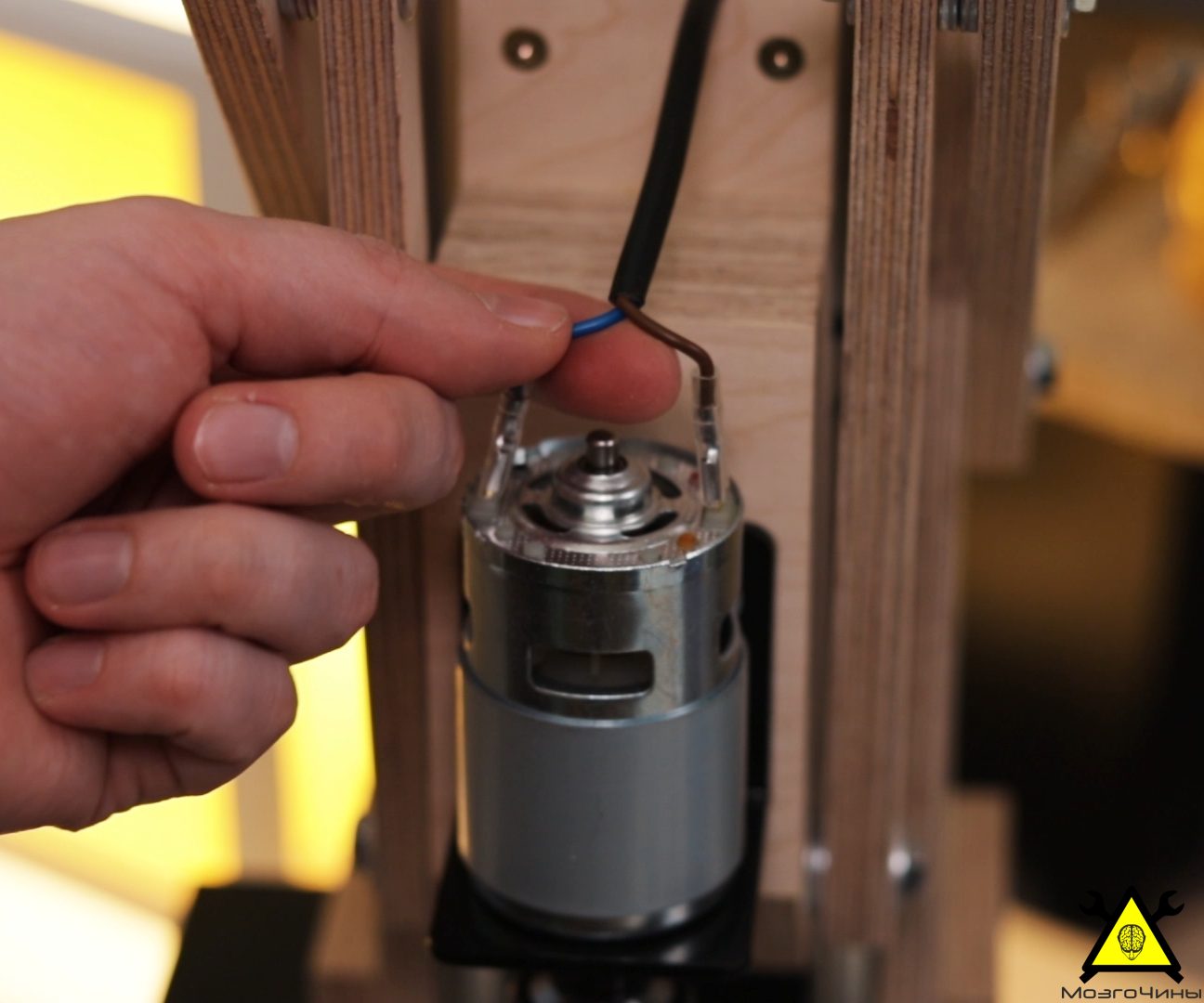

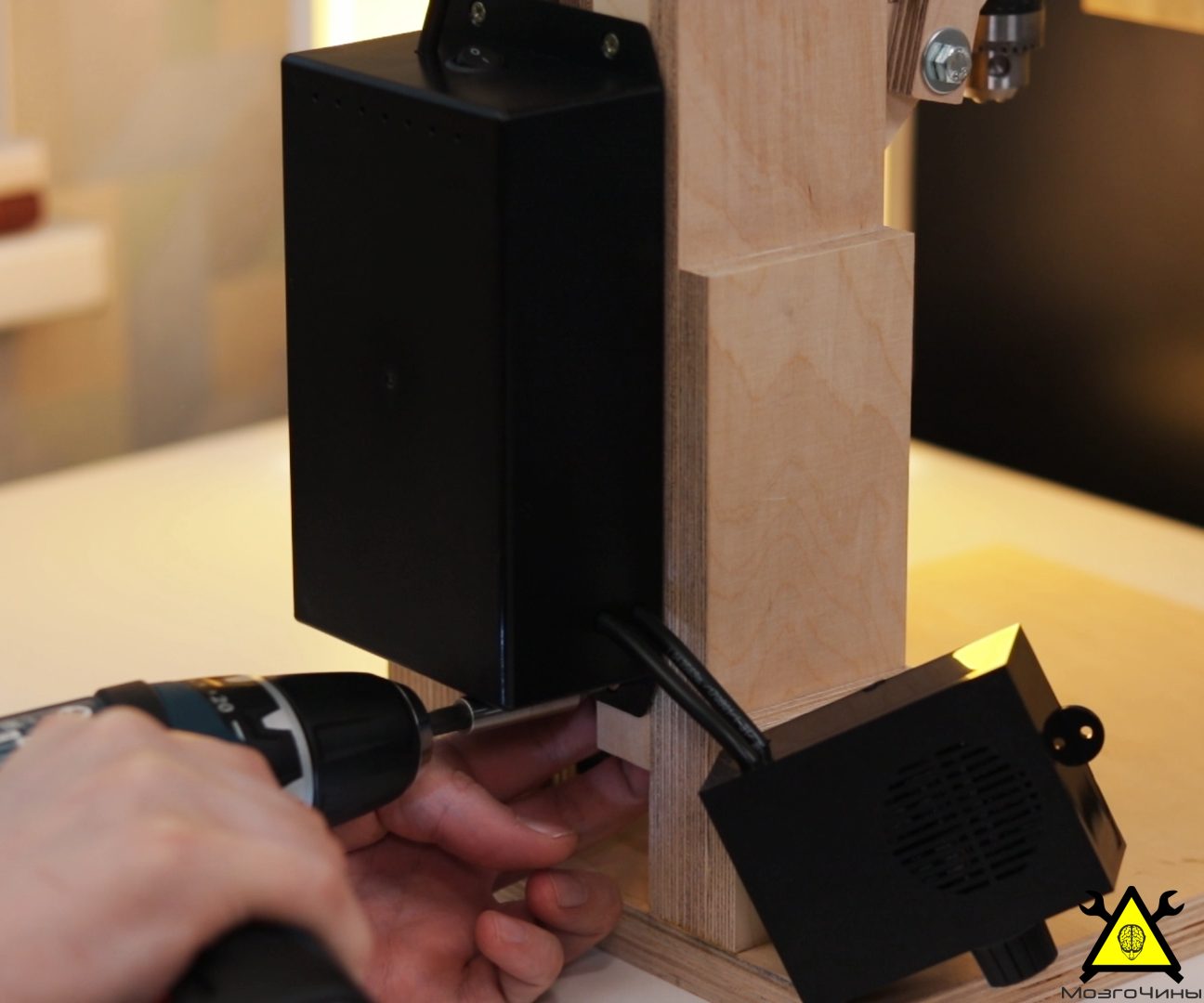

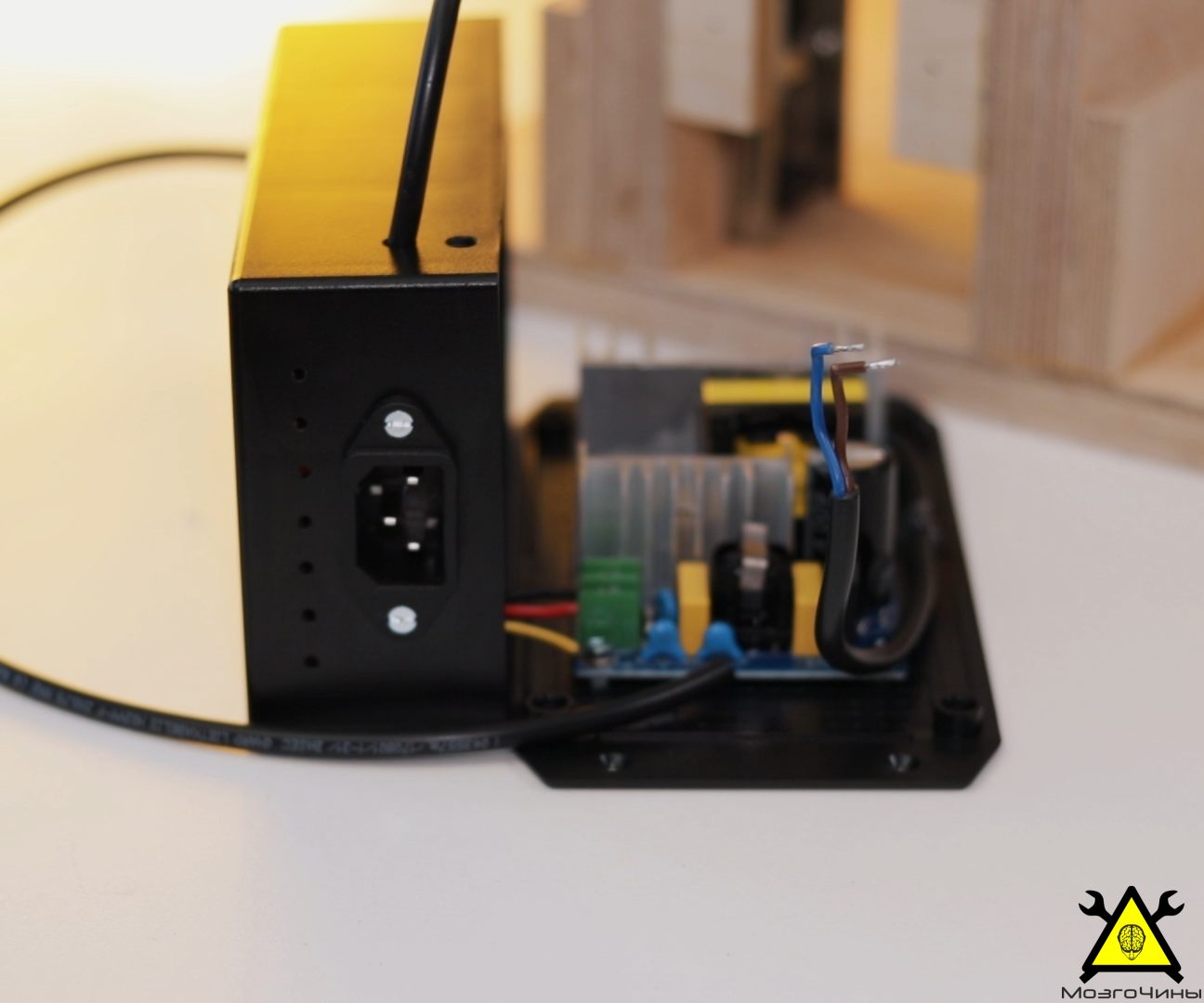

Шаг 12: Питание двигателя

Для управления скоростью двигателя воспользуемся ШИМ регулятором 10A. Для питания двигателя воспользуемся источником питания 36 В 5А.

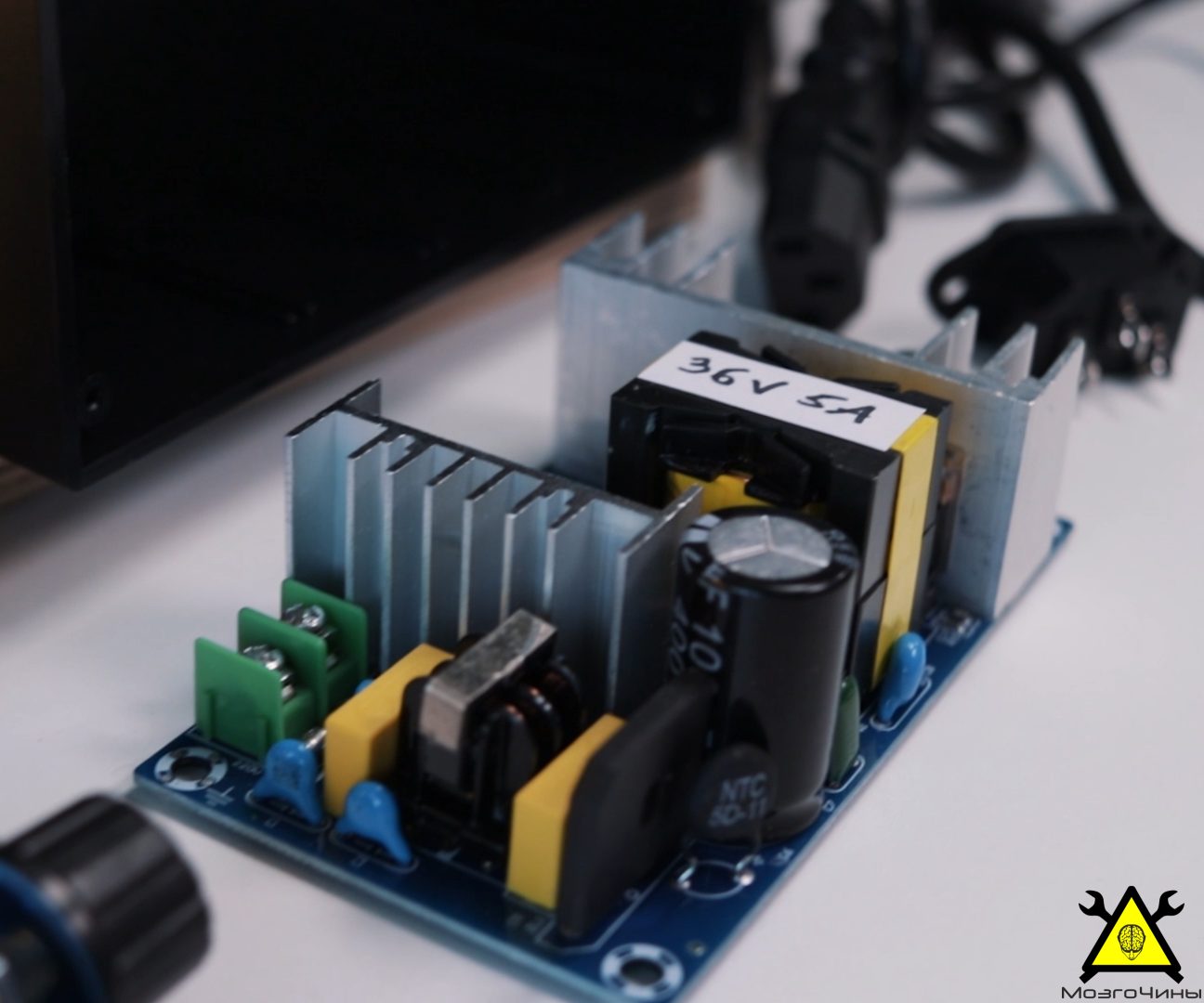

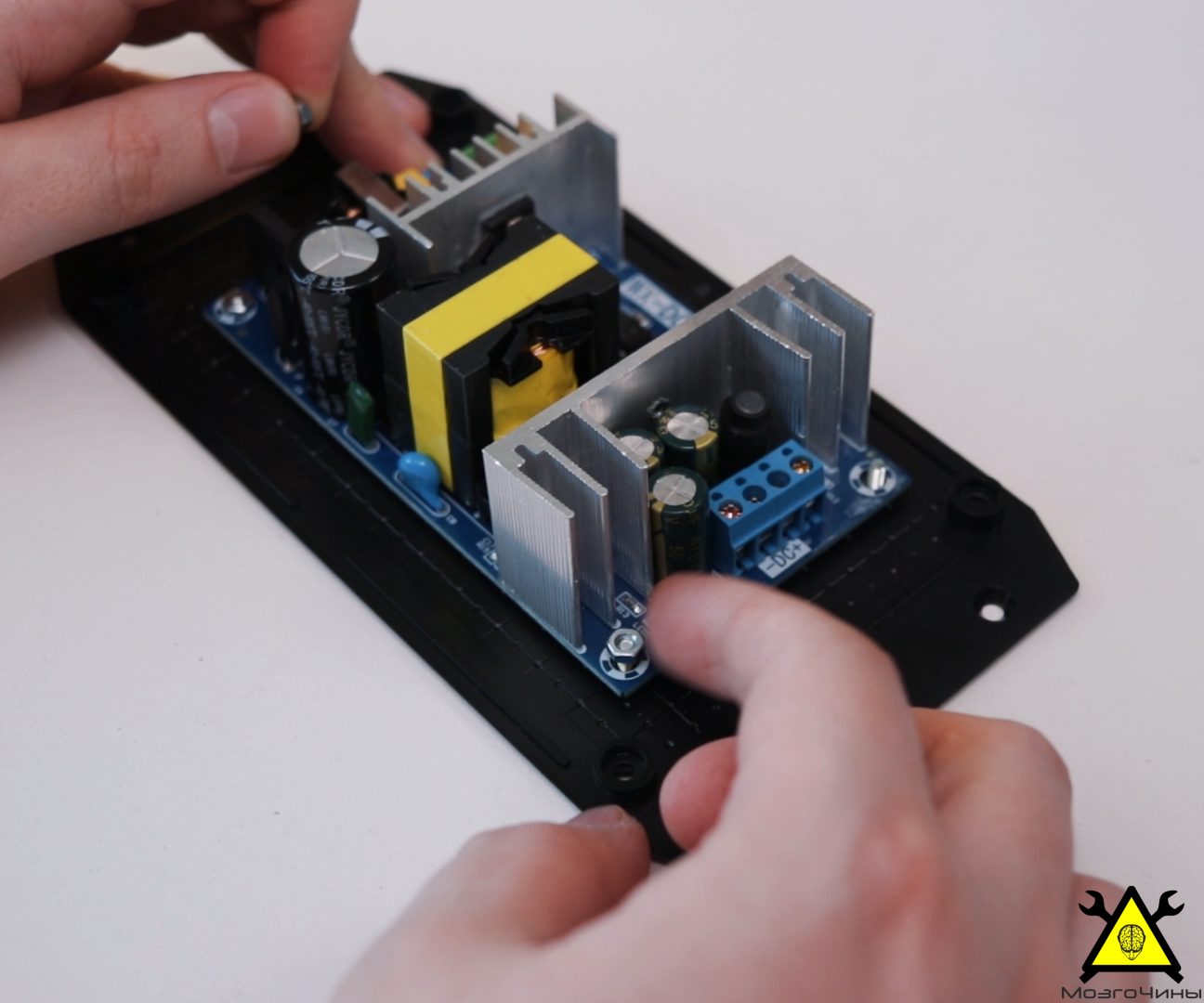

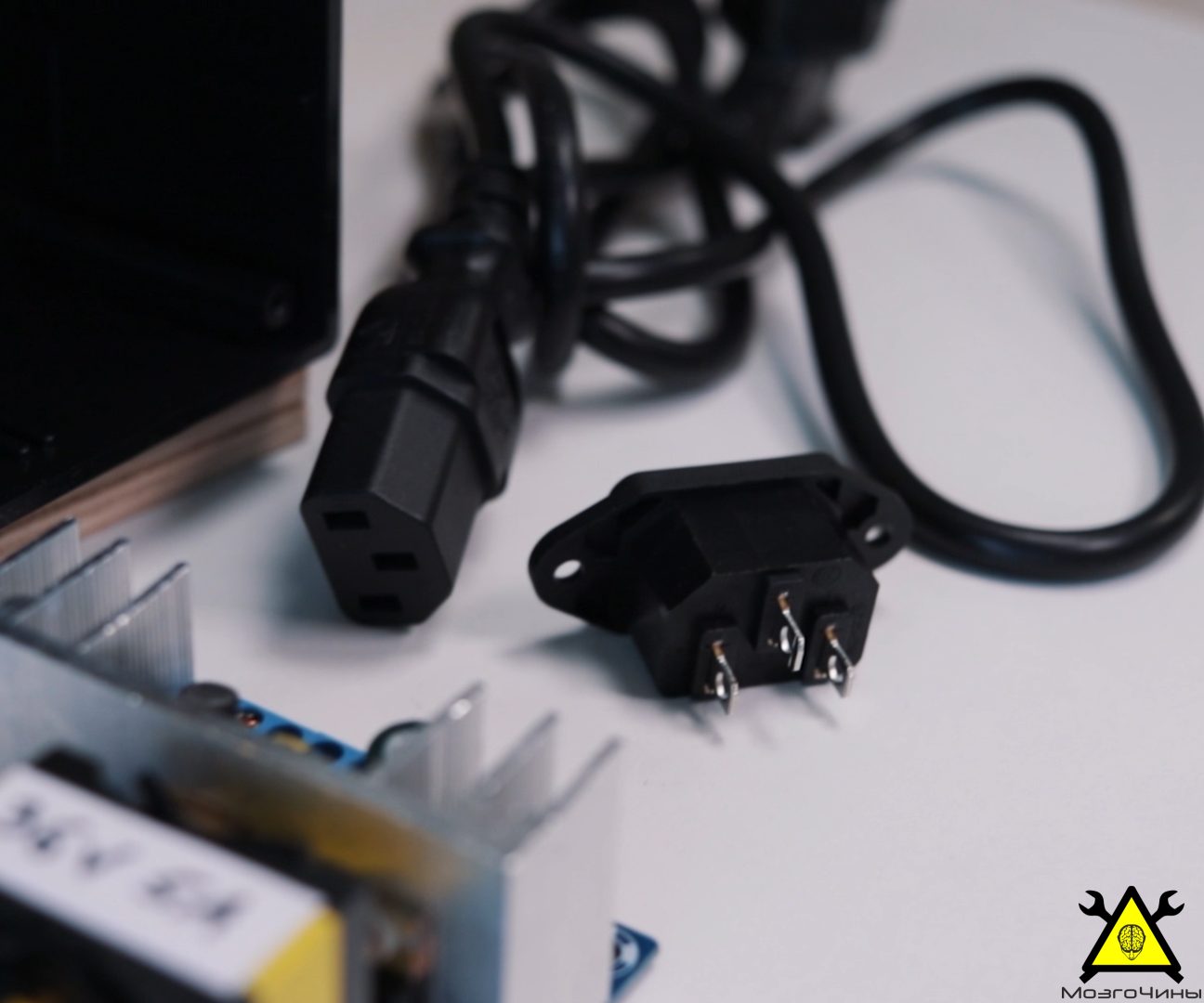

Шаг 13: Источник питания

Не используйте источник питания 12 В, так как двигатель будет просто глохнуть при сверлении более твердой древесины, например, фанеры.

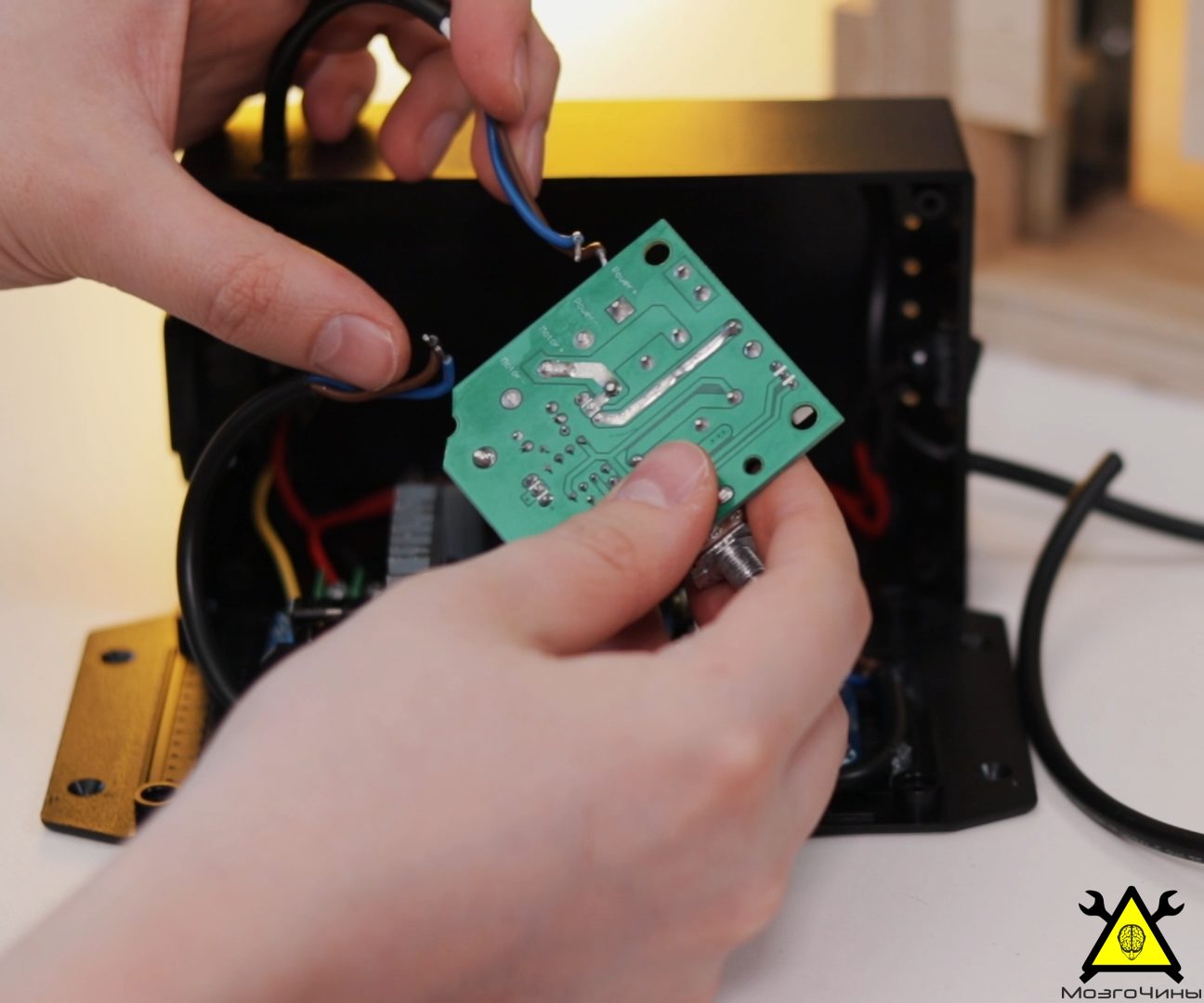

Шаг 14:

Схема очень простая. Провода от блока питания присоединяем на клеммы регулятора скорости POWER + и -. Провода от двигателя присоединяем на клеммы регулятора скорости MOTOR + и -.

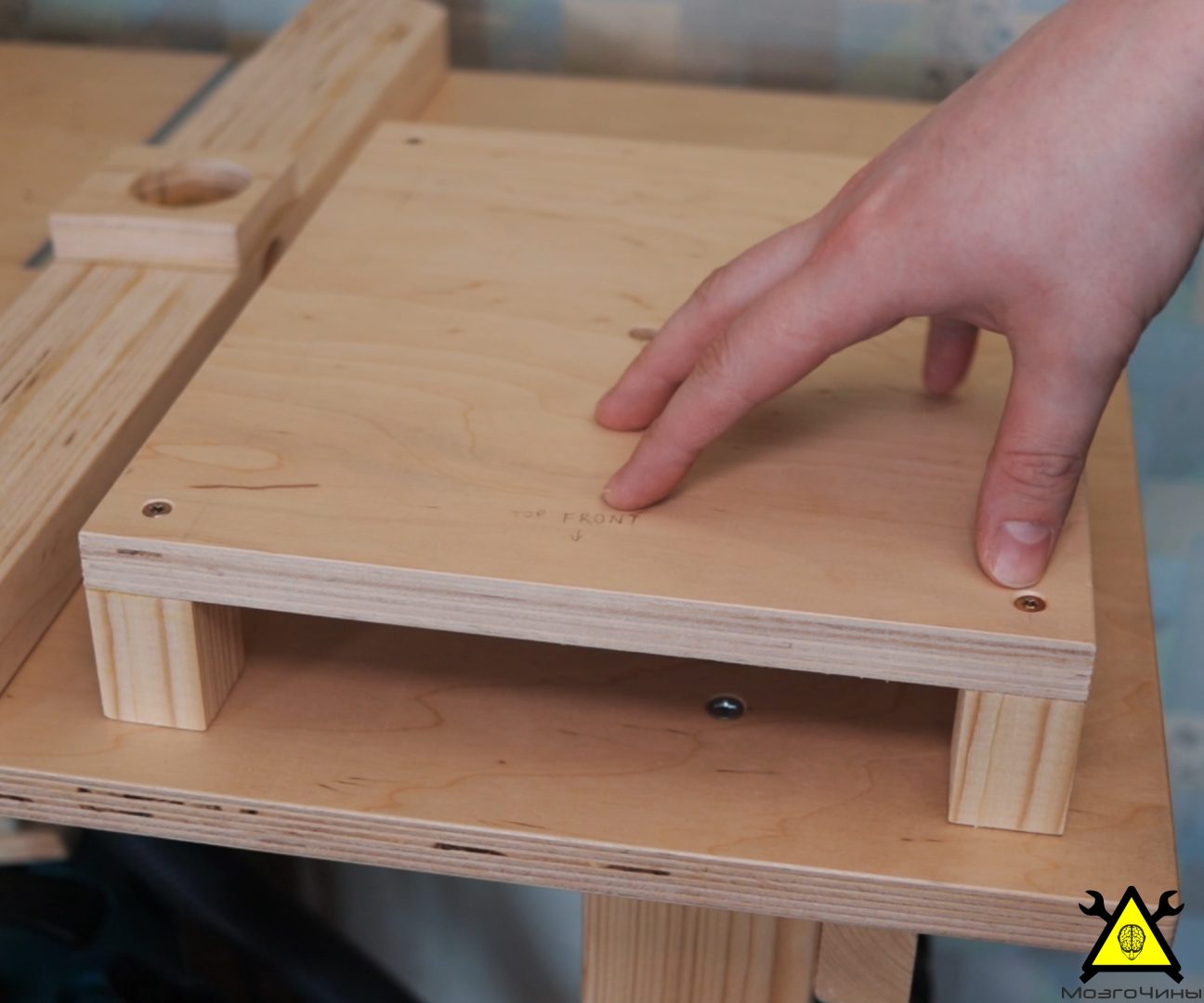

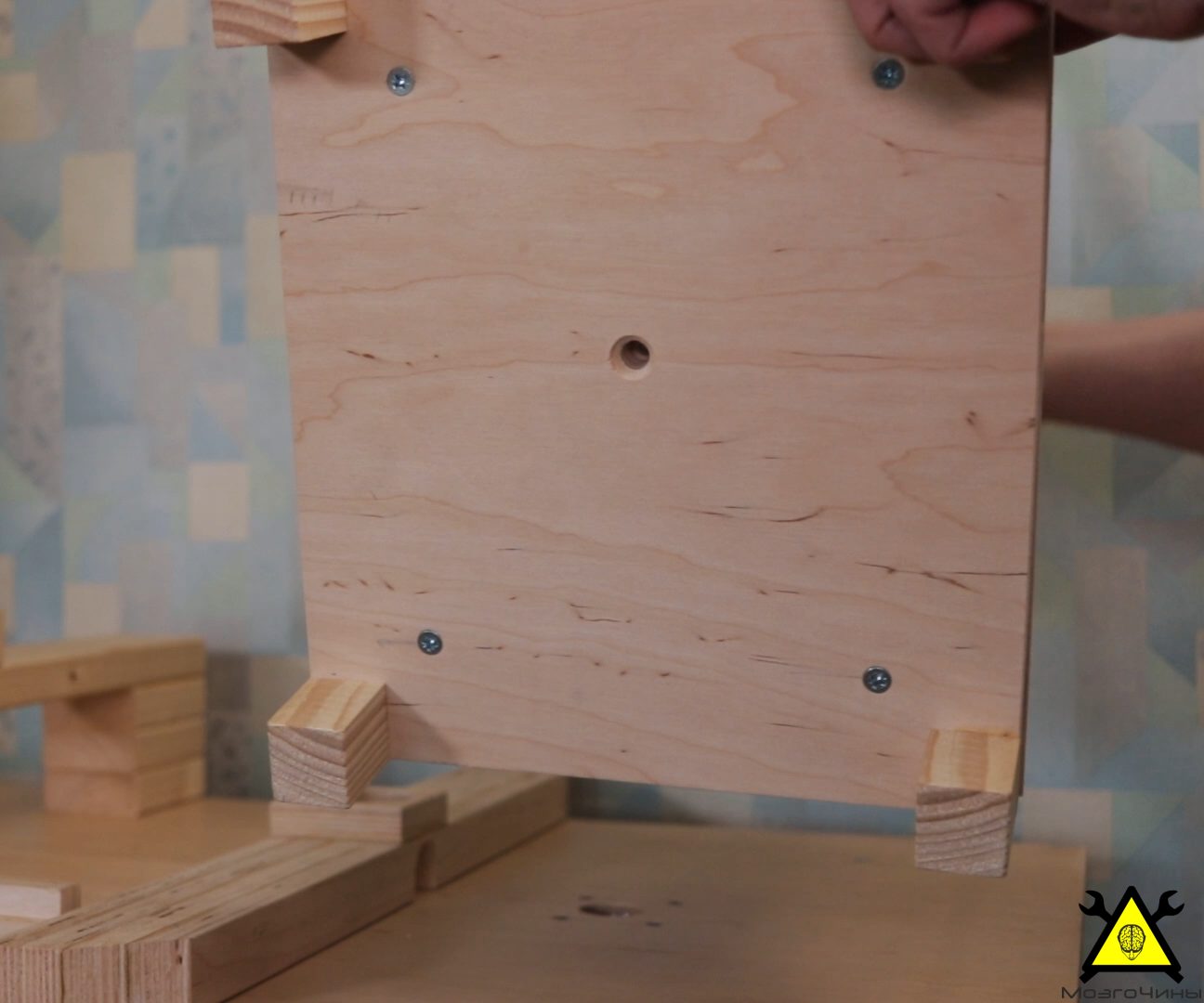

Шаг 15: Основание

Для того, чтобы поднять станок, закрепим на основание четырех небольших брусочках.

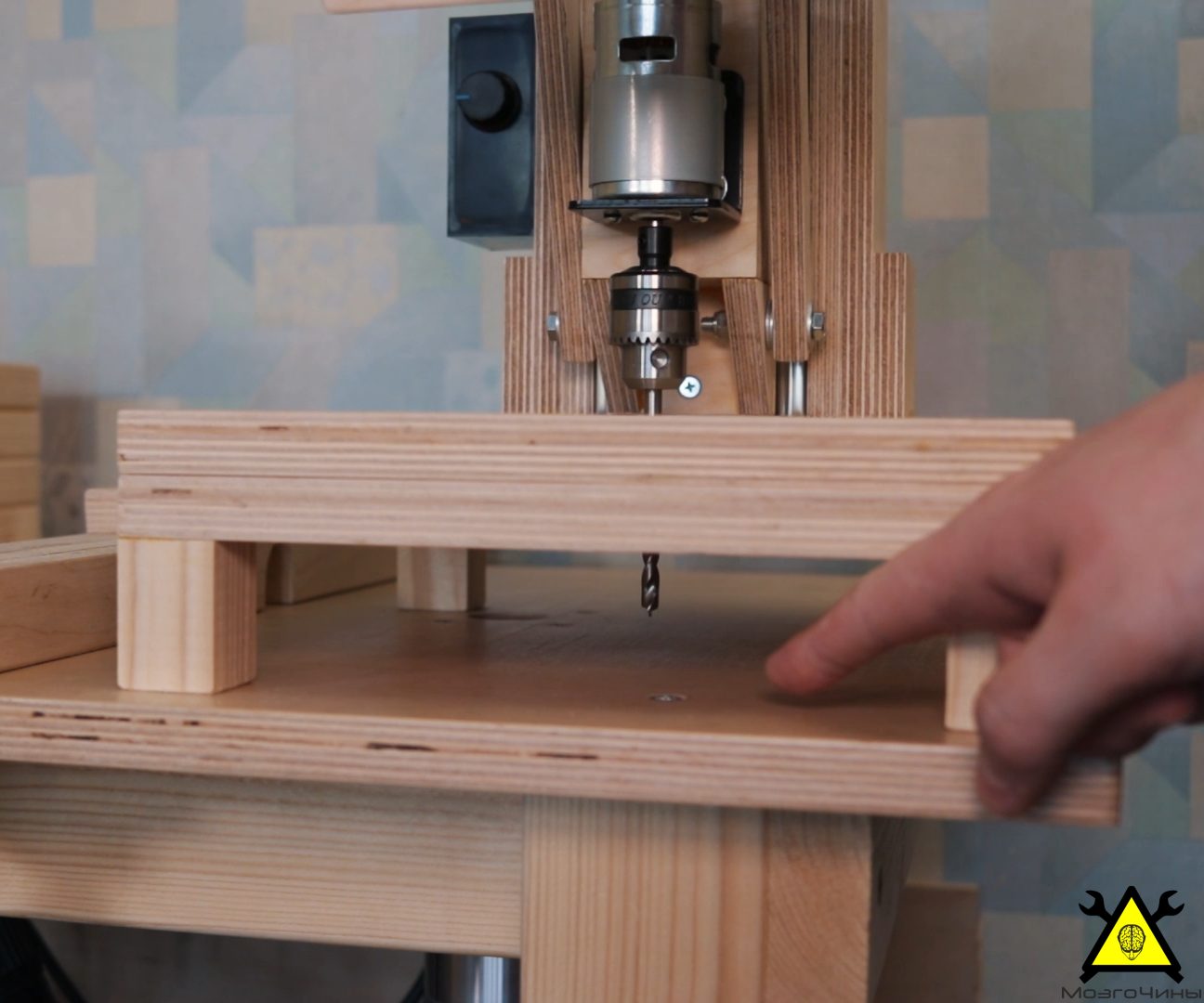

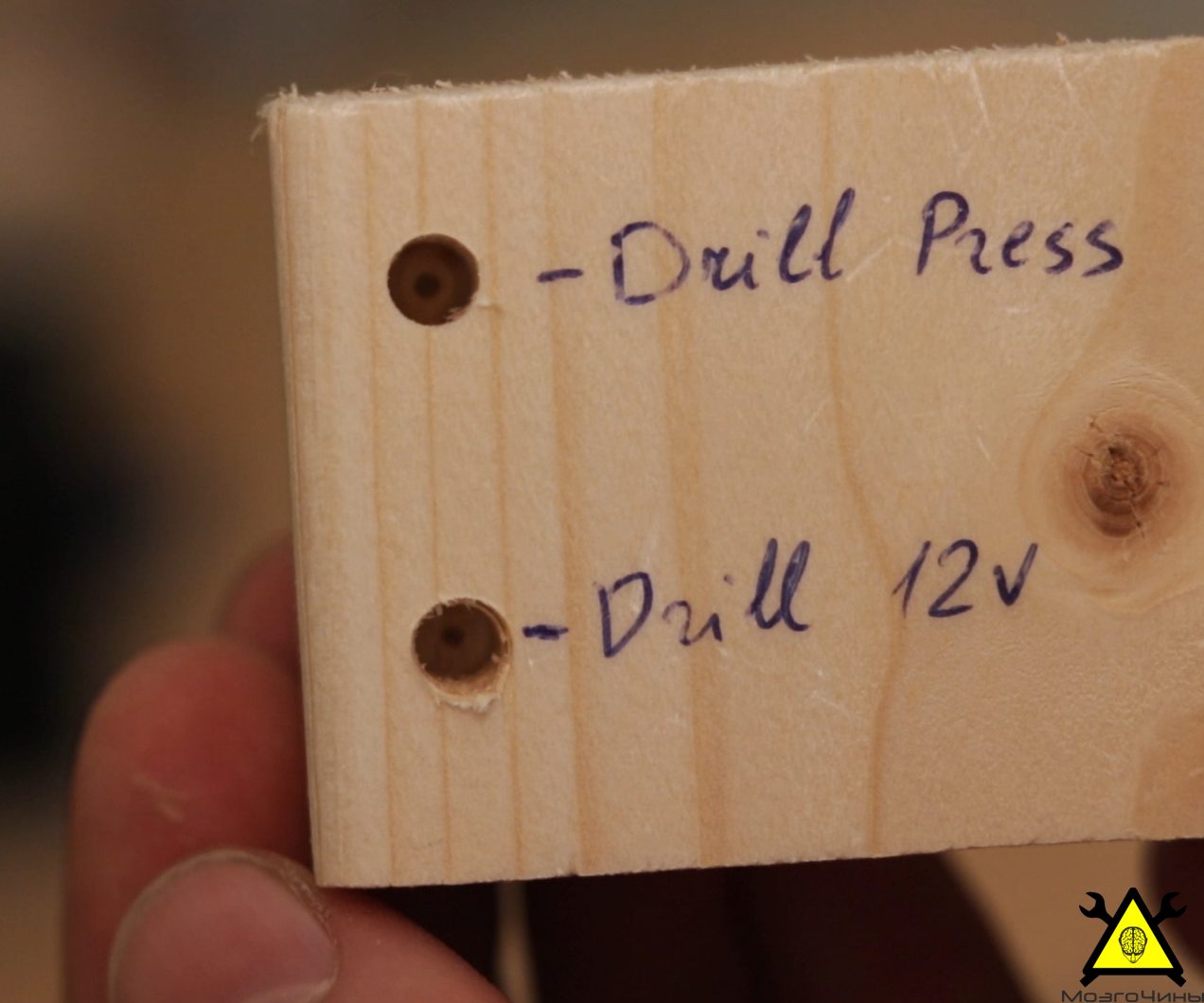

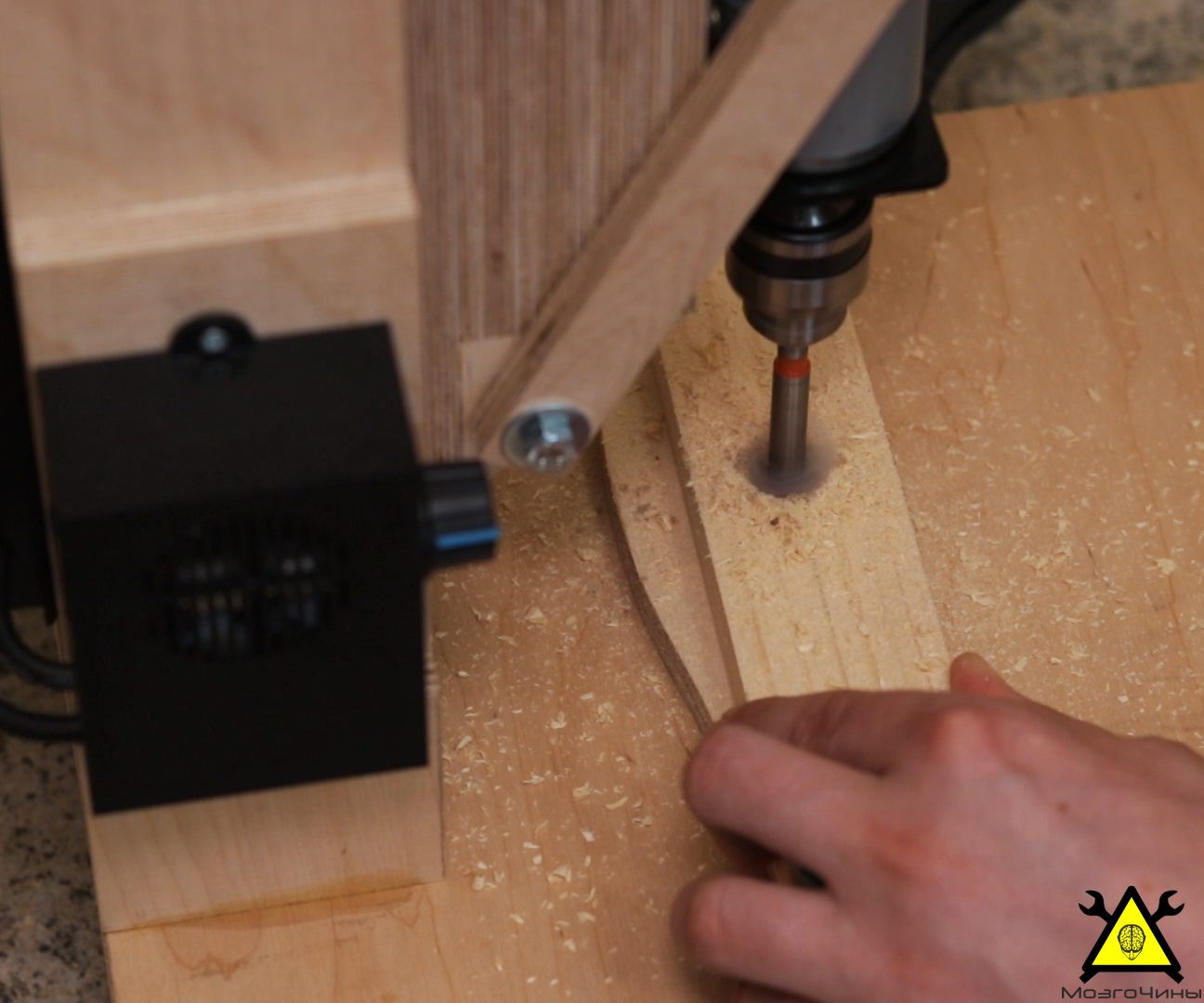

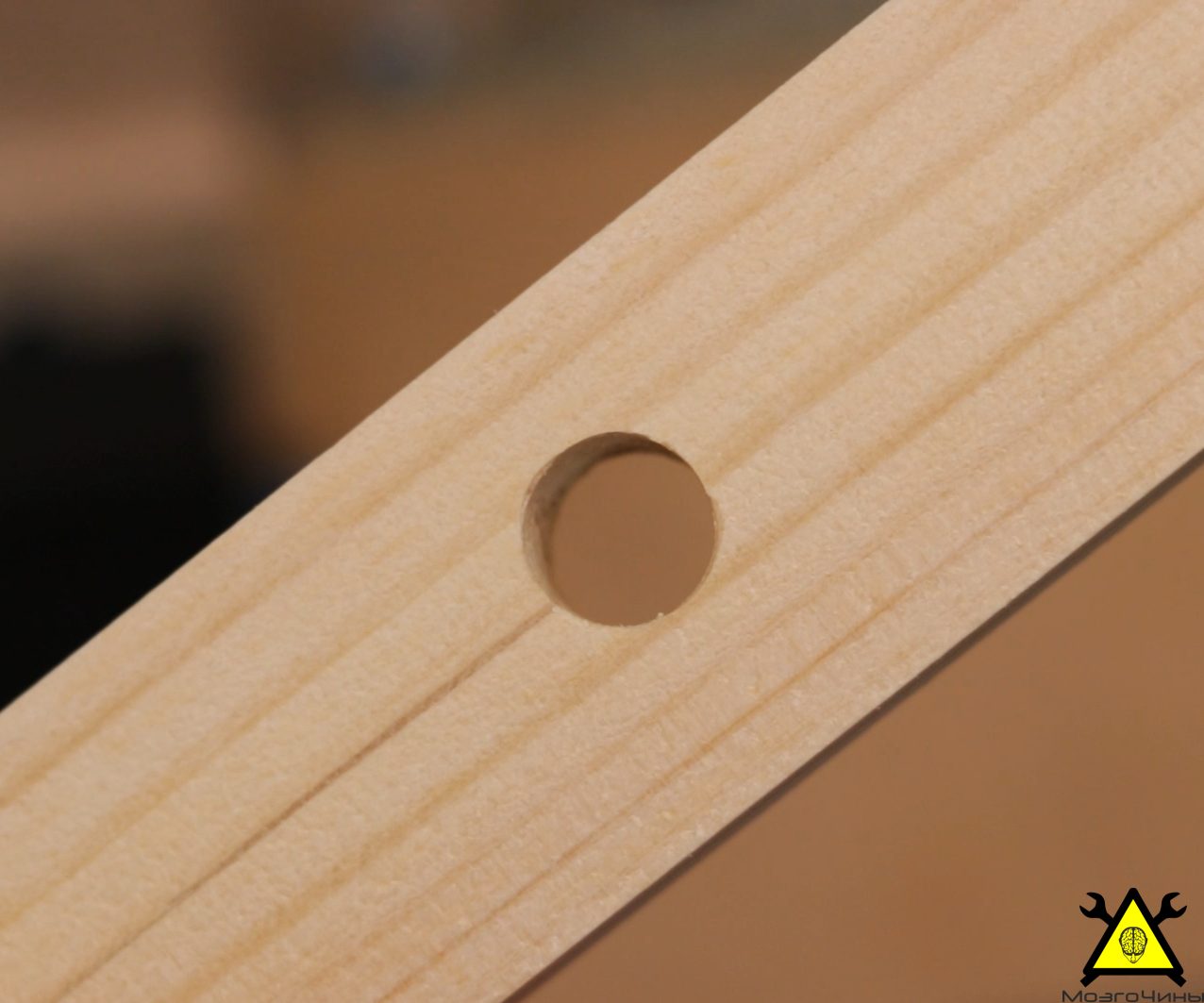

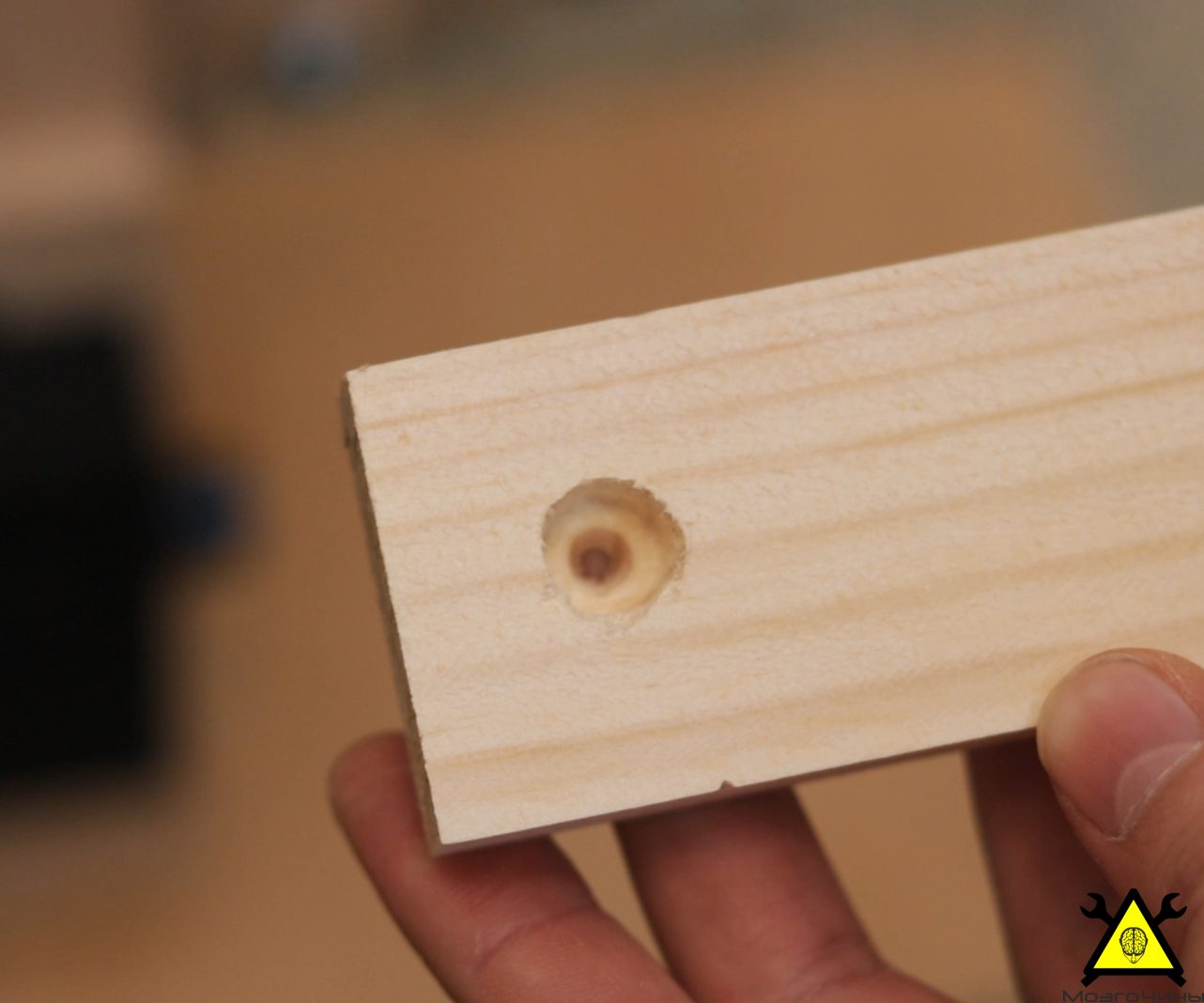

Шаг 16: Тест

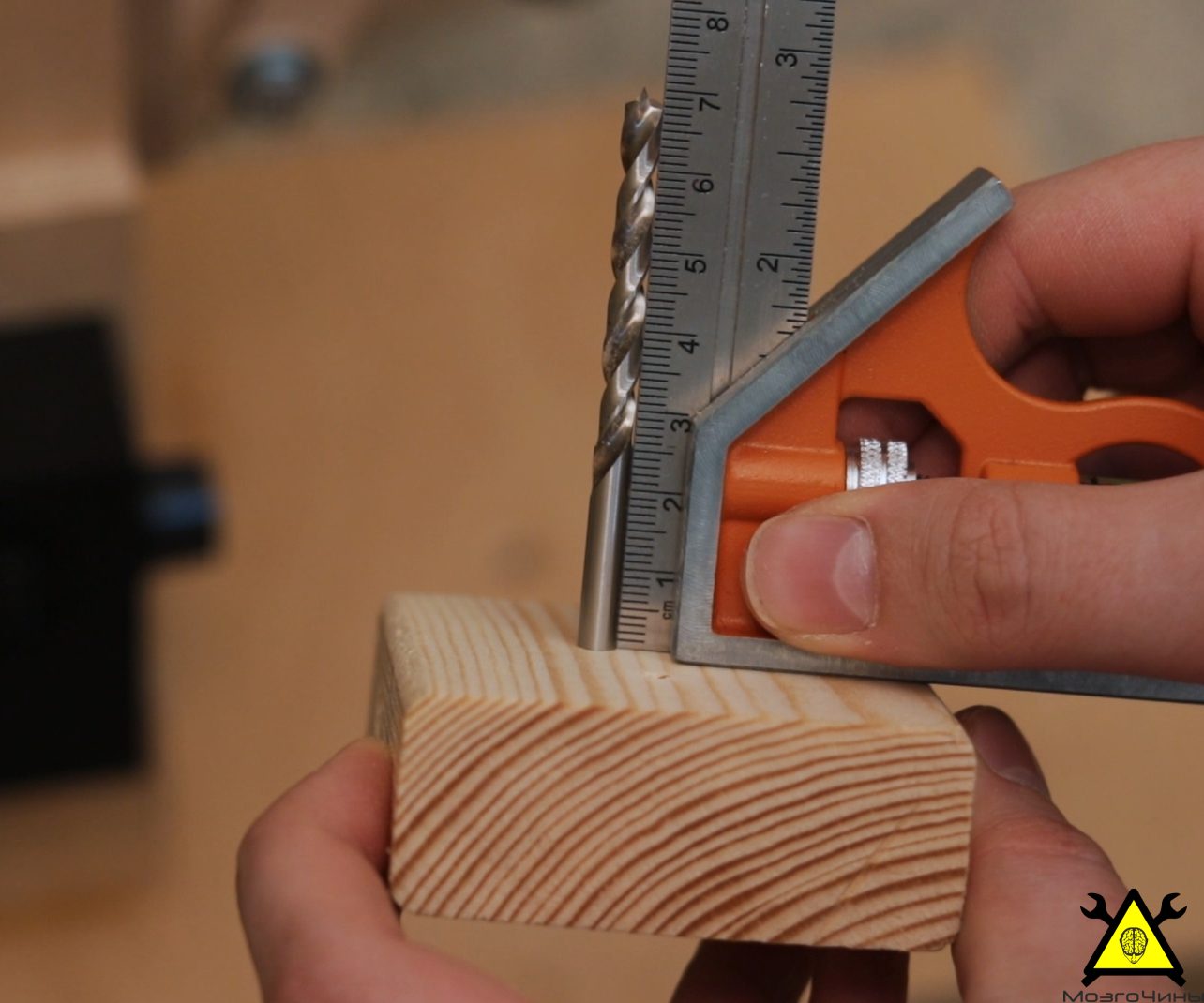

Этот сверлильный станок недорог в изготовлении. Максимальный диаметр отверстий составляет 6 мм. Для больших отверстий двигателю модели 775 просто не хватает крутящего момента. Можно подать большее напряжение, чтобы получить более высокий крутящий момент, но тогда из-за слишком быстрого вращения, увеличивается опасность получить травму.

Можно использовать что-то вроде двигателя модели 895 (24 В 6000 об / мин, низкоскоростная версия), у которого почти вдвое больше крутящего момента, но это не приблизится поделку к тому, что могут делать даже самые дешевые сверлильные станки.

Шаг 17:

В заключение хочу сказать следующее. Если вам нужен инструмент для небольших отверстий в деревянных заготовках, то такой станок, будет отлично работать. С другой стороны, если вы планируете иметь дело с разнородными материалами и сверлить отверстия больше 6 мм в диаметре… Извините, но это не инструмент для работы. Лучше купить самый дешевый сверлильный станок.

Надеюсь, что это статья была полезной и информативной. Спасибо за внимание)

( Специально для МозгоЧинов )
