Как починить дверную ручку межкомнатной двери?

Особенности и составные элементы ручки, как её снять, разобрать и починить на межкомнатной двери

Ручка — необходимый элемент дверной фурнитуры, предназначенный для удобного открывания дверей. Практичность дверной конструкции во многом зависит от внешнего эстетического вида, конструктивных особенностей и функциональности этого аксессуара. При постоянном пользовании дверью ручка, независимо от материала и типа, часто приходит в непригодность: изнашивается, ломается. Поэтому при любых неполадках ее необходимо ремонтировать или менять на другую. Чтобы не вызывать мастера, эту процедуру можно выполнить самостоятельно.

Краткая инструкция о том, как разобрать дверную ручку, ознакомит читателя с этим несложным процессом.

По способу установки различают 2 вида ручек:

• накладные;
• врезные.

Накладная фурнитура устанавливается на дверное полотно с помощью планки, для врезной конструкции необходимо наличие отверстия в двери.

По назначению бывают:

1. входными;
2. межкомнатными.

По функциональности дверные изделия подразделяются на 2 вида:

• подвижные;
• стационарные.

Подвижные ручки выпускают в 2 вариантах:

1. поворотные (кнобы и кнопки);
2. нажимные.

Разбор дверной ручки зависит от ее вида и конструкционных особенностей.

Классификация дверных ручек

Существует несколько критериев разделения ручек, в основе которых лежат не только конструктивные особенности приспособления, но и принцип работы. Итак, первая группа – это отличия по способу установки. Здесь две позиции:

• врезные модели;
• накладные.

Понятно, что первая врезается в дверное полотно, для чего в последнем надо сделать отверстие. Вторая просто крепится к двери с помощью саморезов или винтов.

Вторая группа – это назначение дверного аксессуара. Здесь также две позиции: входные и межкомнатные. То есть первые устанавливаются на входных дверях, вторые на межкомнатных.

Третья группа определяет также две позиции, которые друг от друга отличаются своей функциональностью или точнее принципом работы. Здесь также две подгруппы: поворотные и стационарные. У первых есть своё дополнительное разделение, своеобразная подгруппа, в которой опять-таки две позиции:

• ручки нажимного типа;
• поворотного.

Понятно, что когда ставится вопрос, как разобрать дверную ручку межкомнатной двери или входной, необходимо принимать во внимание конструктивные особенности устройства. А они соответствуют типу предлагаемых изделий, классификация которых обозначена выше.

Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.

Конструктивные особенности дверных ручек

Начнём со стационарных. Их производят без каких-либо дополнительных элементов. То есть, в их конструкции нет ни защёлок, ни замков. Это самый простой вариант. Их просто прикладывают к дверному полотну и крепят через монтажные отверстия саморезами.

У таких ручек всего два назначения: перемещение двери и декоративное её наполнение. Поэтому производители сегодня предлагают огромный их ассортимент в плане размеров, формы, цвета. Они могут быть одно- или двухсторонними. Последние соединяются между собой так называемым осевым элементом. Что касается двери, на которой они устанавливаются, то это межкомнатные или балконные. На входные стационарные ручки монтируют редко.

Теперь о нажимных моделях. Чисто конструктивно это два Г-образных рычага. Они соединяются между собой стальным стержнем, проходящим насквозь через дверное полотно. В конструкции изделия присутствует язычок, который запирает дверь, входя в отверстие в дверной коробке, расположенной напротив торца полотна. Такие ручки используют и на входных дверях, и на межкомнатных. Нажимные модели обладают большим количеством преимуществ, где хотелось бы выделить большой эксплуатационный ресурс и высокую надёжность.

Следующий тип – поворотный. Чаще производители изготавливают такие ручки или в виде шара, или в виде кнопки. Диаметр устройства – 50-60 мм. В центре располагается замочная скважина. Она может располагаться на каждой ручке или только на одной, то есть с определённой стороны. Название модель получила лишь потому, что дверь можно открыть, только повернув ручку вокруг своей оси. Часто производители комплектуют этот поворотный аксессуар блокиратором. Такие модели обычно устанавливают в туалетах и ванных комнатах. Добавим для информации, что такие ручки называют «кнобами».

К сожалению, надо отметить, что у поворотных ручек невысокая прочность и эксплуатационный ресурс. Причина – большое количество вращающихся деталей, которые быстро изнашиваются.

Хотелось бы отдельно перечислить составные элементы поворотных и нажимных устройств, чтобы в дальнейшем было проще понять, как разобрать ручку межкомнатной двери. В состав ручки входят:

• защёлка;
• розетка, она же планка;
• квадратного сечения штифт;
• флянец декоративный, который закрывает собой места крепления;
• пружина, с помощью которой рукоятка возвращается в исходное положение;
• ограничитель, который ограничивает ход ручки при её нажиме;
• кольцо стопорное;
• крепёжные изделия.

Комплектуются устройства дополнительно ключом, с помощью которого отжимают и снимают механизм, а также ключами, используемыми для снятия и установки ручки в межкомнатную дверь.

Составляющие

Для межкомнатных дверей применяются такие типы запирающих устройств:

– защелки с фиксатором;

– защелки без запирания;

– защелки и с ключом, и с фиксатором.

Монтируются дверные ручки на такой высоте, чтобы рука того, кто за нее берется, сгибалась в локте под углом в 90 градусов. Расстояние от края двери до ручки обуславливается запорным механизмом, но должно быть не менее 70 мм.

Как заменить ручку на пластиковой двери самостоятельно

Самая распространенная, а также самая простая в ремонте поломок дверей из пластика является ремонт ручки, которая может отломиться или же просто сломаться из-за довольно длительного срока эксплуатации. Возникает вопрос — как починить ручку межкомнатной двери? Ответ прост – никак, починить никак не получиться, ее необходимо только менять. А для того, чтобы ее вытащить из полотна стоит только отодвинуть пластину в основании, под которой скрыты крепежные болты.

После того, как болты откручены, необходимо достать ручку из отверстия и установить вместо нее другую, а затем установить декоративную пластину на прежнее место.

Как отремонтировать дверную ручку межкомнатной двери, если она при повороте не возвращается на свое прежнее место

Порой можно столкнуться с такой неприятностью, когда ручка межкомнатной двери в тот момент, когда полотно остается в открытом положении, остается повернутой и ее совершенно не получается привести в нормальное положение. Как отремонтировать дверную ручку межкомнатной двери в этом случае — проблема может быть решена следующим образом: в дверных пластиковых конструкциях именно для подобных ситуаций предусмотрено некое сбрасывание. Ниже замка располагается металлический язычок и если на него нажать, то ее получится вернуть на прежнее исходное положение.

Как починить дверную ручку межкомнатной двери – постоянный поворот

Если ручка постоянно поворачивает, то можно однозначно сказать, этому причина деформирование оконной рамы, которая произошла по причине изменений температурного режима или же по причине износа механизма. Язычок не может достать до ответной пластинки механизма и именно поэтому она не возвращается в исходное положение. Как починить дверную ручку межкомнатной двери в этом случае – ответ прост — пластину нужно открутить и подложить в то место прокладку, толщина которой должна составлять не более 3-х мм. Это способствует возмещению деформированных частей и возвращению механизма в его рабочее состояние.

Как отремонтировать дверную ручку межкомнатной двери — затрудненный поворот

Может случиться так, что ручка двери из пластика стала плохо поворачиваться. Также, при открытии или же закрытии приходится прилагать большое усилие. Зачастую этому причиной может стать высыхание на механизме замка смазывающего материала.

Во-первых сначала нужно смазать все подвижные элементы смазывающим материалом, к примеру WD-40. Если после смазки поломка осталась, то можно говорить о провисании двери. Для того, чтобы это устранить, нужно снять насадки на элементах крепежа и произвести регулировку положения полотна своими силами, но лучше конечно-же обратиться к опытному специалисту.

Как выбрать ручки для межкомнатных дверей

Как отремонтировать самостоятельно?

Далее разобрано, как своими руками отремонтировать поломку.

Если рукоять расшаталась и выпала

При выпавшей рукояти необходимо сначала убрать декоративную розетку, открутить нижний винтик, чтобы получить доступ к внутренней части конструкции. Декоративная розетка также может сниматься путём несильного её поворота вдоль своей оси. Отвёрткой затем нужно убрать имеющиеся в конструкции шурупы и болты. Механизм часто крепится на те и на другие элементы. Но также встречаются крепления только на одни шурупы или на одни болтики.

При замене стопорного кольца меняют весь механизм, он начинает функционировать по-новому. Нужно прикрепить ручку, аккуратно её зафиксировать. Декоративная планка снимается путём откручивания крепёжных элементов.

Отказ язычка

Даже в случае открытого замка не всегда можно попасть внутрь комнаты. Связано это может быть с тем, что заклинивает язычок дверного замка. Чтобы починить механизм, нужно иметь под рукой металлическую линейку, ножик или какой-то другой острый предмет — прочный, гибкий:

1. Вставив тупой предмет в замочную скважину или в зазор между дверным полотном и коробом, его аккуратно фиксируют на заклинившем язычке.
2. Затем лёгким поворотом линейки поворачивают механизм к направлению паза замка. После фиксации замок можно будет установить на место, поправив при этом заевшую часть язычка.

Механизм может серьёзно повредиться или сдвинется рукоятка. Для извлечения забытого механизма и поправки прежнего положения замка нужно взять лист бумаги или газету, достать его гвоздиком или шпилькой.

1. Для выполнения этого действия приготовленный листочек или кусочек газетки просовывается в зазор под дверью так, чтобы после извлечения оставшегося в двери предмета он упал на неё.
2. Подсвечивая фонариком, выталкивают шпилькой или острым гвоздём из паза ключ или другой предмет.
3. После его извлечения газету направляют к себе и освобождают язычок от этого предмета.

Механизм заедает

Заедание возникает обычно из-за недостаточности смазки внутри него:

1. Чтобы пропитать механизм смазочным материалом, нужно разобрать ручку.
2. После её извлечения из пазла можно приступать к тщательному её промазыванию.

Все подвижные детали несколько раз смазывают ваткой или кусочком ткани. Удобно при этом пользоваться спичкой или ушной палочкой, на основание которой наматывается небольшой кусочек ваты или ткани. Важно хорошо при этом смазать ригель и несколько раз после этого провернуть механизм в разные стороны, чтобы средство равномерно распределилось по всем деталям.

При недостаточной смазке механизм очень быстро начинает выходить из строя и заедать. Это опасно особенно в случае засорения замка. Влияние нескольких факторов ведёт к ускорению порчи ручки двери. Иногда достаточно простого подкручивания ослабевших крепёжных винтов. Корректировка положения элементов фурнитуры устраняет расшатывание, возвращает детали в верное первоначальное положение.

Рычаг не возвращается после нажима

Необходимо разобрать механизм, снять с ручки все декоративные элементы. Важно убрать все элементы, расположенные внизу рукоятки: они маскируют крепёжные болты. Достаточно несколько раз повернуть колпачки и изъять их. Внутренняя часть будет доступна для исправлений. Откручиванием болтиков снимают аккуратно рукоятку.

Внимание уделяют рукоятке, шпоночной шайбе и стопорным кольцам. Причина неисправности часто кроется в неполадках с этими деталями. Пружина же приводит в действие язычок и рукоять, поэтому она часто может заедать и воздействовать на рычаг управления замком. Это делает невозможным вращение рычага после нажатия на него.

Рукоятка выпала из розетки

Такая ситуация возникает, если в сердцевине рукоятки слетает стопорное кольцо. Нужно:

1. Демонтировать розетку, вставить в неё рукоятку.
2. Затем приделывают фиксирующее кольцо, другие детали, которые необходимы для правильной установки механизма в замке.
3. Проверяют правильное положение пружины и ограничителя хода.

Всю ручку не нужно демонтировать и менять на новую, если проблема состоит в лопнувшем кольце. Достаточно выбрать шайбу с подходящим размером и установить её вместо кольца. Если нужно, то шайба поджимается подручными средствами, например, плоскогубцами так, чтобы она плотно прижималась к сердечнику.

• Некачественная рукоятка установлена внутри механизма. Такие бракованные изделия выполняются чаще из силумина. При этом в двери применяется короткий стержень, который полностью прилегает к сердечнику, как бы составляя целостный с ним механизм.
• Короткий сердечник. Эта ситуация решается заменой детали на новую после смены рукоятки.

Разновидности ручек

Выделяют три основных вида дверных ручек:

• Круглые поворотные. Являются неотъемлемой частью врезного замка, который приводится в действие поворотом ручки по часовой стрелке или против.
• Нажимные. Отличие от первого пункта – в наличии удобной рукоятки-рычага, которая открывает замок при нажимании и закрывает при возвращении в исходное положение. Этот вариант является самым удобным как для межкомнатных, так и для входных дверей.
• Стационарные (обычно имеют форму шара или скобы). Эти ручки не связаны с замком, они выполняют декоративную функцию и служат рукояткой при открывании дверного полотна. Ремонт дверной ручки этого типа представляет собой либо подтягивание расшатавшихся болтов, либо замену на новое изделие.

Круглая поворотная ручка, защищенная фиксатором

Последовательность ремонтных работ

Установив причину поломку, можно приступать к ремонтным работам. Для этого стоит подготовить инструменты: молоток, отвертку. Не будут лишними смазочные материалы. Последовательность действий напрямую зависит от места и характера поломки.

Выпавшая рукоятка

Причиной того, что рукоятка оказалась за пределами запорного механизма, является поломка стопорного кольцо. Если замок эксплуатируется интенсивно, стопорное кольцо часто смещается. При интенсивной нагрузке оно может даже деформироваться или лопнуть. Ремонт рукоятки межкомнатных дверей в этом случае выполняется в следующей последовательности:

• Снимается декоративная розетка. Для этого поворачивают, предварительно открутив маленький винтик снизу.
• Удаляются шурупы, удерживающие механизм.
• Вынимается запорный механизм и проверяется состояние стопорного кольца. При видимых дефектах или для продления срока службы механизма, стоит приобрести новое кольцо и установить вместо старого.
• Производится замена элемента или регулируется его пространственное положение.
• Смазывается механизм для увеличения срока службы.
• Запорный механизм возвращается на место и надежно прикручивается.
• Декоративная розетка возвращается на место.

Выпавшая рукоятка

Работать надо аккуратно и осторожно, чтобы не повредить или не потерять мелкие детали механизма, и не получить случайную травму.

Заедает рукоятка

Какой бы качественной не была установленная рукоятка, и насколько точно не был выполнен монтаж, внутрь механизма обязательно в процессе эксплуатации попадают частицы пыли. Скапливаясь, они обязательно приведут к тому, что ручка начнет постоянно заедать. Чтобы устранить проблему, следует:

• Разобрать механизм.
• Устранить загрязнения.
• Капнуть на ригель масло.
• Несколько раз нажать на рукоятку, чтобы масло смогло равномерно распределиться по всем сопряженным поверхностям.
• Собрать механизм.

Если причина заедания рукоятки кроется в том, что она разболталась, необходимо слегка подкорректировать ее пространственное положение. Как только рукоятка займет нужное место, следует как можно крепче затянуть крепежные болты.

Заедает ручка

Если пружина дверной ручки поменяла внутри механизма положение, рукоятка межкомнатной двери не будет пружинить в горизонтальной плоскости. Возврат ее в исходное положение выполняется так же, как это делалось в случае со стопорным кольцом. Если же в процессе эксплуатации пружина лопнула, приобрести или подобрать подходящую очень сложно. Деформация или повреждение пружины – веский довод для покупки нового механизма.

Внешний вид пружины

Повреждение четырехгранного штифта

Если в момент покупки запорного механизма было решено сэкономить и приобрести низкокачественное изделие, придется заплатить дважды. Если четырехгранный штифт изготовлен из хрупкого материала, рано или поздно он сломается. Как только это произойдет, придется заменить механизм на новый. Чтобы не рисковать, лучше изначально заплатить немного больше.

Если же четырехгранный штифт все же сломался, замену механизма выполняют следующим образом:

• Открутить крепеж, удерживающий рукоятку, а затем снять ее.
• Открутить винт, находящийся у основания рукоятки, и декоративную планку.

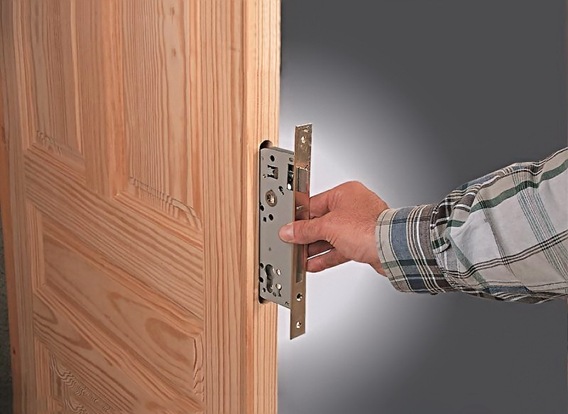

• Вынуть замочный механизм.
• Открутить крепеж, удерживающий замочную планку, и вынуть ее саму.
• Установить рукоятку, а затем выполнить перечисленные ранее действия в обратной последовательности.
• Проверить работоспособность запорного механизма.

Отказ язычка

Если при повороте рукоятки язычок запорного механизма не меняет положения, то причиной отказа может оказаться слишком короткий квадрат. Постепенно двигаясь в направлении защелки, он начинает прижимать ее, не позволяя нормально работать. Указанная проблема решается следующим образом:

• Приобретается квадрат большего размера. При необходимости отрезается в размер.
• Рукоятка откручивается, а механизм вынимается.
• Производится замена квадрата, после чего механизм возвращается в первоначальное положение.
• Рукоятка устанавливается на место.

Заклинивший язычок

Расшатавшийся механизм

Если так получилось, что в процессе эксплуатации механизм сумел разболтаться, подтянув рукоятку, можно вернуть его в работоспособное состояние. Для этого механизм разбирается, но не полностью. Достаточно снять корпус.

Последовательность действий будет зависеть от конструктивных особенностей самого запорного механизма. Если рукоятка круглая, то сбоку должен располагаться специальный крепежный элемент, нажав на который, можно рукоятку снять. Затем снимется декоративная накладка. Отдельные модели имеют паз небольшого размера, зацепившись за который, снимать декоративную панель намного проще.

Как только перечисленные элементы будут удалены, станут доступными крепежные болты. Их необходимо затянуть как можно сильнее, чтобы вернуть работоспособность рукоятки и не дать ей расшататься в будущем. После этого в обратной последовательности устанавливаются ранее снятые элементы запорного механизма и зафиксировать их.

Крепление рукоятки

Таким образом, зная, как отремонтировать дверную ручку, не составит труда вернуть работоспособность любому механизму. Для этого надо хорошенько осмотреть запорное устройство, чтобы понять, в каком месте и почему произошел отказ. Устранить типовую поломку не составит труда. В ряде случаев требуется регулировка или подтяжка крепежных элементов, чтобы рукоятка работала исправно. В сложных ситуациях лучше обратиться за помощью к профессионалам либо приобрести новую рукоятку.
